• Скалярное управление
  • Многоступенчатая скорость (16 скоростей)
  • Встроенный тормозной блок
  • ПИД
  • Интерфейс 485(Modbus)

Области применения

  • Насосы
  • Вентиляторы
  • ЖКХ
  • Воздушные компрессоры
  • Общепром

Описание

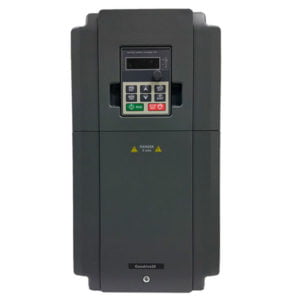

Технические характеристики Частотный преобразователь INVT GD10

ВходВходная частота47 — 63 Гц
Аналоговые входы1 аналоговых вход AI1 0–10В/0–20мА, режим переключается перемычкой . Входной импеданс:10 к? (для сигнала по напряжению)/250 ? (сигнал по току).
Дискретные входы4 дискретных входа и 1 дискретный вход или 1 высокочастотный импульсный вход.
ВыходВыходное напряжениеот 0 до номинального входного напряжения
Выходная частота0-400 Гц
Аналоговые выходы1 аналоговый выход , устанавливаемых на сигнал 0–20 мА или 0–10 В.
Релейные выходы1 релейный выход, НО или НЗ
Сетевой интерфейсMODBUS, число передачи в бодах: до 38400 бод. Интерфейс-RS-485.
Импульсный выход1 Высокочастотный импульсный выход или многофункциональный выход с открытым коллектором
Встроенные блокиВстроенный блок торможенияесть
Фильтр ЕМСВстроенный фильтр класса С2: согласно требованиям директивы IEC 61800-3 C2
Функции управленияРежим управленияпо вольт-частотной характеристике U/F
Тип двигателяАсинхронный
ФункцииКоэффициент регулирования скоростиДиапазон регулирования скорости: 1:100
Перегрузочная способность
  • 150% от номинального тока в течении 60 секунд.
  • 180% от номинального тока в течении 10 секунд.
  • 200% в течении 1с
Функция задания частотыЦифровое, аналоговое, с панели управления, многоскоростные задания, задание ПИД, по протоколу MOTBUS
Автоматическая регулировка напряжения (Функция AVR)Поддержка выходного напряжения на заданном уровне независимо от колебаний питающей сети
Функции защитыБолее чем 10 защит. Сверхток, перенапряжение, пониженное напряжение, перегрев и т.д.
Функция управления пропуском частотПропуск до двух резонансных частот
Функция отслеживания скоростиПерезапуск двигателя после потери напряжения
ОстальноеТемпература окружающей средыот — 10°С до + 40°С. Мощность инвертора снижается при эксплуатации при температурах свыше 40°С на 4% при увеличении на 1°С, до 50 °С
Температура храненияот — 30°С до + 60°С
Высотность0-1000 м без ухудшения рабочих параметров. 1000-4000 согласно графику приведенному в руководстве.
Степень защитыIP20
