Обороты электродвигателя. Как подобрать электродвигатель?

Обороты электродвигателя — один из ключевых параметров, который определяет, подойдёт ли мотор для конкретной задачи. От частоты вращения вала зависит производительность станка, напор насоса, скорость конвейера и даже срок службы оборудования. Если подобрать обороты неверно, техника либо не справится с нагрузкой, либо быстро выйдет из строя. В этой статье разберём, что такое обороты, как они формируются, как их рассчитать и на что обратить внимание при выборе двигателя.

Электродвигатели всех типов купить с гарантией и скидкой! ⚙️

Что такое обороты и почему они важны

Под «оборотами» понимают частоту вращения вала электродвигателя, измеряемую в оборотах в минуту (об/мин). В технической документации чаще встречается термин «синхронная» и «асинхронная (фактическая)» частота вращения.

Для большинства задач важна именно фактическая частота — то, с какой скоростью вал реально крутится под нагрузкой. Например, классический асинхронный двигатель на 1500 об/мин на практике выдаёт примерно 1440–1460 об/мин — разница возникает из‑за скольжения ротора относительно магнитного поля статора.

Почему это критично:

Для насосов и вентиляторов обороты напрямую определяют напор и производительность: даже небольшое снижение скорости может сильно уменьшить подачу.
Для редукторов и передач важно согласовать обороты двигателя и требуемую скорость выходного вала.
Для станков скорость вращения влияет на качество обработки и износ инструмента.

Откуда берутся стандартные значения оборотов

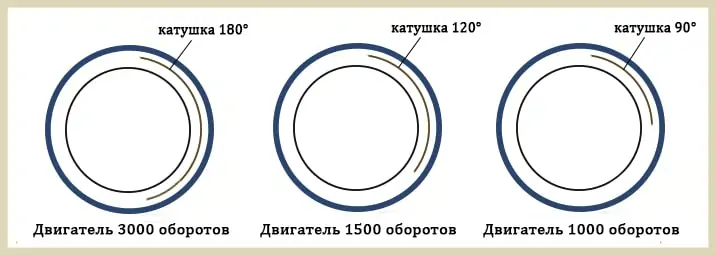

В промышленности закрепились «стандартные» ряды частот вращения: 3000, 1500, 1000 и 750 об/мин (и реже — 500 об/мин). Причина проста: это следствие конструкции асинхронных двигателей и частоты питающей сети.

Синхронная частота вращения $n_0$ n0 рассчитывается по формуле:

$n_0 = \frac{60 \cdot f}{p}$ n0=p60⋅f

где:

$f$ f — частота сети (в России и Беларуси это 50 Гц);
$p$ p — число пар полюсов обмотки статора.

Подставляя значения, получаем:

2 полюса ( $p=1$ p=1) → 3000 об/мин;
4 полюса ( $p=2$ p=2) → 1500 об/мин;
6 полюсов ( $p=3$ p=3) → 1000 об/мин;
8 полюсов ( $p=4$ p=4) → 750 об/мин.

Фактическая (асинхронная) частота всегда ниже синхронной из‑за скольжения. Именно поэтому на шильдике двигателя вы увидите не «1500», а, например, «1440» или «1460» об/мин.

Как определить обороты двигателя

Есть несколько способов узнать частоту вращения:

По маркировке. В обозначении серии АИР или АИС цифра после габарита указывает число полюсов: АИР100S4 — это 4 полюса, то есть ~1500 об/мин.
По шильдику. На табличке двигателя всегда указана номинальная частота вращения под нагрузкой.
Расчётным путём. Если известна частота сети и есть возможность определить число пар полюсов (например, по схеме обмотки), можно использовать формулу выше.
Инструментально. Тахометр или бесконтактный лазерный датчик покажут реальную скорость вала. Это особенно полезно при диагностике: если обороты сильно ниже номинала, возможно, двигатель перегружен или неисправен.

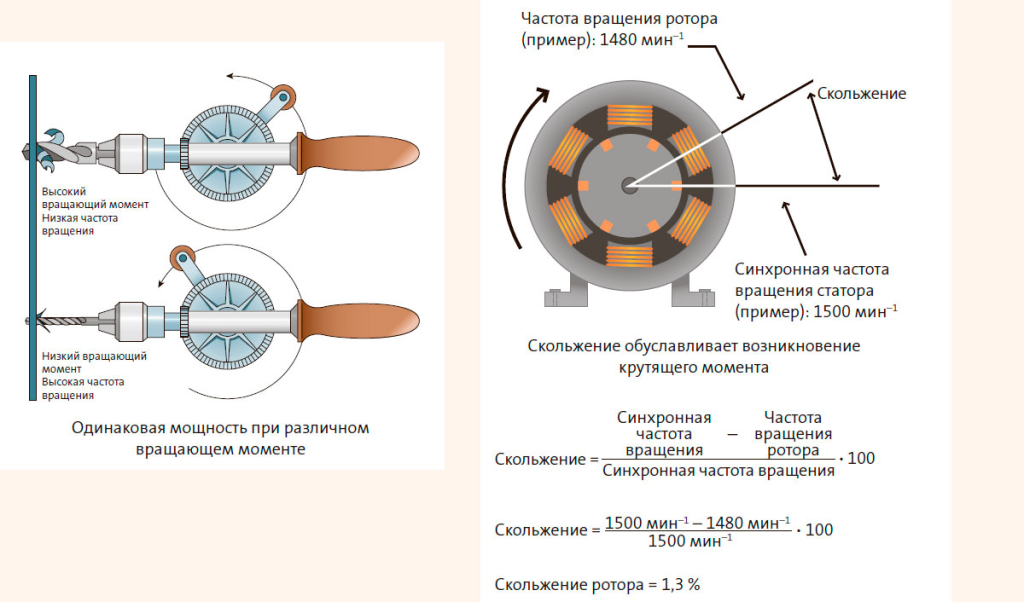

Влияние оборотов на мощность и крутящий момент

Мощность, обороты и крутящий момент связаны простой зависимостью:

$P = M \cdot \omega$ P=M⋅ω

где $P$ P — мощность (Вт), $M$ M — момент (Н·м), $\omega$ ω — угловая скорость (рад/с).

На практике это означает: при одинаковой мощности двигатель на 3000 об/мин будет иметь меньший крутящий момент, чем двигатель на 750 об/мин. Поэтому для тяжёлых стартов (шнеки, дробилки, подъёмники) часто выбирают более тихоходные моторы — они лучше тянут на низких скоростях.

Регулировка оборотов: когда и как это делают

Не всегда нужна постоянная скорость. В современных системах обороты регулируют с помощью:

Частотных преобразователей. Это самый распространённый и эффективный способ. Частотник меняет частоту питающего напряжения и тем самым плавно регулирует скорость вращения.
Редукторов и механических передач. Если нужна фиксированная пониженная скорость, используют редуктор: он снижает обороты, но увеличивает крутящий момент.
Многоскоростных двигателей. У таких моторов несколько обмоток или специальная коммутация, позволяющая переключаться между разными скоростями (например, 1500/3000 об/мин).
Изменения числа пар полюсов. Применяется в специальных многоскоростных асинхронных машинах.

Важно: не все двигатели рассчитаны на работу с частотником. Для длительной работы на пониженных оборотах нужна принудительная вентиляция (отдельный вентилятор), иначе мотор перегреется.

Практические советы по подбору

Учитывая реальные задачи (например, подбор электродвигателя для насоса, вентилятора, станка или конвейера), придерживайтесь такого алгоритма:

Определите требуемую скорость рабочего органа. Например, крыльчатка вентилятора должна вращаться со скоростью 1450 об/мин.
Учтите передаточное отношение. Если между двигателем и рабочим органом стоит редуктор или ременная передача, рассчитайте, какие обороты должен выдавать мотор.
Выберите ближайший стандартный вариант. Чаще всего это 1500 или 3000 об/мин для общепромышленных задач.
Проверьте момент и пусковые характеристики. Тихоходные двигатели (750–1000 об/мин) лучше подходят для тяжёлых нагрузок, а быстроходные (3000 об/мин) — для лёгких и высокопроизводительных.
Учитывайте условия эксплуатации. Если нужна регулировка скорости, сразу закладывайте частотник и выбирайте двигатель с соответствующей конструкцией (с принудительной вентиляцией, классом изоляции F или H).

Частые ошибки при выборе

Ориентироваться только на «круглые» цифры. Важно смотреть именно на фактическую частоту под нагрузкой, а не на синхронную.
Игнорировать падение оборотов под нагрузкой. При полной нагрузке скорость может снизиться на несколько процентов — это нормально, но должно учитываться в расчётах.
Не учитывать согласование с редуктором. Неправильный подбор передаточного числа приводит к тому, что рабочий орган крутится слишком быстро или слишком медленно.
Использовать двигатель без учёта режима работы. Для частых пусков и реверсов нужны специальные исполнения с повышенным пусковым моментом.

Пример из практики

Допустим, нужно подобрать электродвигатель для центробежного насоса, которому требуется 1450 об/мин на валу рабочего колеса. Между мотором и насосом — ременная передача с передаточным отношением 1:1. Тогда подойдёт асинхронный двигатель с номинальной скоростью ~1440–1460 об/мин, то есть 4‑полюсный (условно «на 1500 об/мин»). Если же передача понижающая (например, 2:1), то можно взять 4‑полюсный мотор и получить на выходе 720–730 об/мин — или подобрать другой редуктор.

Обороты электродвигателя — это не просто цифра в паспорте, а параметр, от которого зависят эффективность, надёжность и долговечность всей системы. Грамотный подбор скорости вращения позволяет не только решить технологическую задачу, но и сэкономить электроэнергию, снизить износ оборудования и избежать аварийных ситуаций.
