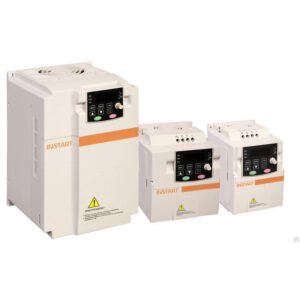

Преобразователь частоты Instart MCI-G90/P110-4+MCI-FM (90 кВт, 440 В)

Преобразователь частоты Instart MCI-G90/P110-4+MCI-FM (90 кВт, 440 В)

С пожарным режимом — Преобразователь частоты Instart MCI-G90/P110-4+MCI-FM

Частотные преобразователи INSTART серии МCI – специально разработаны для большого количества стандартных применений. Преобразователи частоты серии MCI предназначены для управления трехфазными асинхронными электродвигателями в диапазоне мощностей от 0.4 до 630 кВт и имеют все функциональные возможности современного преобразователя частоты общего назначения.

Преобразователи частоты серии MCI – это

• Встроенный тормозной модуль*
• Поддержка стандартного протокола MODBUS RTU
• Векторное управление с разомкнутым контуром
• Режим управления моментом
• ПИД-регулирование с функцией спящего режима
• Заводские предустановки для стандартных применений
• Съемная панель управления в базовой комплектации

*для моделей мощностью до 22 кВт (включительно)

Область применения

Все применения, где не требуется векторное управление с замкнутым контуром (наличие энкодера):

• вентиляторы
• насосы
• дробилки
• компрессоры
• конвейеры
• станки
• маневровое оборудование
• и т.д.

* Система обозначения преобразователей частоты INSTART серии MCI

1. Серия
2. Режим G – общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P – насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
2: 1~230 (220) В, 50/60Гц
4: 3~400 (380) В, 50/60Гц
6: 3~690 (660) В, 50/60Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI и LCI)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. Встроенный ЭМС фильтр (C2)
13. IP54
14. Пожарный режим

*Общепромышленный режим (тяжелый, G) – используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры.

**Насосный режим (нормальный, P) – используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент.
Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G), к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).

* Схемы подключения преобразователей частоты INSTART серии MCI

Массогабаритные характеристики
