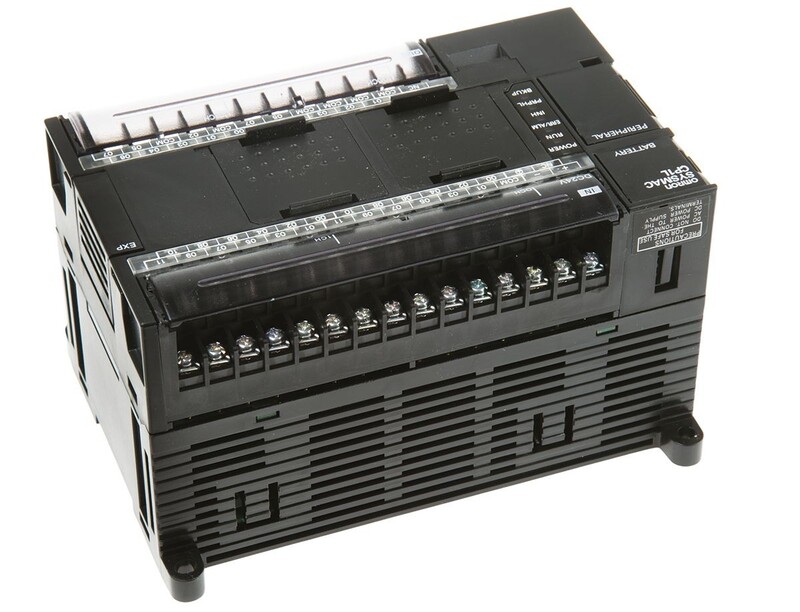

Программируемые логические контроллеры Omron CP1L
ПЛК серии Omron CP1L — это компактные промышленные контроллеры, которые по размерам относятся к классу «микро», а по функциональности не уступают модульным ПЛК. Серия занимает промежуточное положение между бюджетными CP1E и высокопроизводительными CP1H, сохраняя с ними единую архитектуру, набор команд и распределение памяти. Это значит, что программа, написанная для CP1L, переносится на CP1H или CJ1 без переписывания кода.
Контроллеры CP1L выпускаются в четырёх подсемействах: L-type (базовые, 10–20 I/O), M-type (расширенные, 30–60 I/O), EL-type (со встроенным Ethernet, 20 I/O) и EM-type (со встроенным Ethernet, 30–40 I/O). Встроенные точки ввода-вывода — от 10 до 60, с возможностью расширения до 180 за счёт модулей CP1W.
Подсемейства CP1L
L-type — базовые модели (10, 14, 20 I/O)
Компактные контроллеры для простых машин и автономных узлов. Встроенный порт USB для программирования, один слот под опциональную плату (у моделей на 14 и 20 I/O). Модель на 10 точек не поддерживает модули расширения.
- Объём памяти программ: 5K шагов, память данных: 10K слов
- Скорость выполнения: 0,55 мкс (базовые команды), 4,1 мкс (специальные команды)
- Высокоскоростные счётчики: 4 входа до 100 кГц
- Импульсные выходы: 2 оси до 100 кГц (только транзисторные модели)
- Входы прерываний: 2 (L10), 4 (L14), 6 (L20)
- Расширение: нет (L10), 1 модуль — до 54–60 I/O (L14, L20)
- Опциональная плата: 1 слот (RS-232C, RS-422/485, Ethernet, аналоговые I/O, LCD)
M-type — расширенные модели (30, 40, 60 I/O)
Контроллеры для средних машин с расширенными коммуникационными возможностями. Встроенный USB, два слота под опциональные платы. До 3 модулей расширения CP1W.
- Объём памяти программ: 10K шагов, память данных: 32K слов
- Скорость выполнения: 0,55 мкс (базовые), 4,1 мкс (специальные)
- Высокоскоростные счётчики: 4 входа до 100 кГц
- Импульсные выходы: 2 оси до 100 кГц (только транзисторные)
- Входы прерываний: 6
- Расширение: до 3 модулей — до 150–180 I/O
- Опциональные платы: 2 слота (RS-232C, RS-422/485, Ethernet, аналоговые I/O, LCD)
- Поддержка функциональных блоков Modbus-RTU для управления инверторами
14
EL-type — со встроенным Ethernet (20 I/O)
Модели с интегрированным портом Ethernet TCP/IP для удалённого мониторинга, ведения журналов и подключения к SCADA. По вычислительным возможностям аналогична L-type, но с расширенной памятью данных.
- Объём памяти программ: 5K шагов, память данных: 32K слов
- Встроенный Ethernet + USB
- Расширение: 1 модуль — до 60 I/O
- Опциональные платы: 2 слота (только последовательные порты и аналоговые I/O)
EM-type — со встроенным Ethernet (30, 40 I/O)
Топовые модели CP1L с интегрированным Ethernet, расширенной памятью и поддержкой до 3 модулей расширения. По функциональности аналогичны M-type, плюс Ethernet «из коробки».
- Объём памяти программ: 10K шагов, память данных: 32K слов
- Встроенный Ethernet + USB
- Расширение: до 3 модулей — до 150–160 I/O
- Опциональные платы: 2 слота (последовательные порты, аналоговые I/O)
- Функция Socket Services для гибкого сетевого обмена
Модельный ряд
L-type (базовые, 10–20 I/O)
| Модель | Питание | Входы | Выходы | Тип выхода | Расширение |
|---|---|---|---|---|---|
| CP1L-L10DR-A | 100–240 В AC | 6 | 4 | Реле | Нет |
| CP1L-L10DT-A | 100–240 В AC | 6 | 4 | Транзистор (NPN) | Нет |
| CP1L-L10DT1-A | 100–240 В AC | 6 | 4 | Транзистор (PNP) | Нет |
| CP1L-L10DR-D | 24 В DC | 6 | 4 | Реле | Нет |
| CP1L-L10DT-D | 24 В DC | 6 | 4 | Транзистор (NPN) | Нет |
| CP1L-L10DT1-D | 24 В DC | 6 | 4 | Транзистор (PNP) | Нет |
| CP1L-L14DR-A | 100–240 В AC | 8 | 6 | Реле | 1 модуль |
| CP1L-L14DT-A | 100–240 В AC | 8 | 6 | Транзистор (NPN) | 1 модуль |
| CP1L-L14DT1-A | 100–240 В AC | 8 | 6 | Транзистор (PNP) | 1 модуль |
| CP1L-L14DR-D | 24 В DC | 8 | 6 | Реле | 1 модуль |
| CP1L-L14DT-D | 24 В DC | 8 | 6 | Транзистор (NPN) | 1 модуль |
| CP1L-L14DT1-D | 24 В DC | 8 | 6 | Транзистор (PNP) | 1 модуль |
| CP1L-L20DR-A | 100–240 В AC | 12 | 8 | Реле | 1 модуль |
| CP1L-L20DT-A | 100–240 В AC | 12 | 8 | Транзистор (NPN) | 1 модуль |
| CP1L-L20DT1-A | 100–240 В AC | 12 | 8 | Транзистор (PNP) | 1 модуль |
| CP1L-L20DR-D | 24 В DC | 12 | 8 | Реле | 1 модуль |
| CP1L-L20DT-D | 24 В DC | 12 | 8 | Транзистор (NPN) | 1 модуль |
| CP1L-L20DT1-D | 24 В DC | 12 | 8 | Транзистор (PNP) | 1 модуль |
M-type (расширенные, 30–60 I/O)
| Модель | Питание | Входы | Выходы | Тип выхода | Расширение |
|---|---|---|---|---|---|
| CP1L-M30DR-A | 100–240 В AC | 18 | 12 | Реле | 3 модуля |
| CP1L-M30DT-A | 100–240 В AC | 18 | 12 | Транзистор (NPN) | 3 модуля |
| CP1L-M30DT1-A | 100–240 В AC | 18 | 12 | Транзистор (PNP) | 3 модуля |
| CP1L-M30DR-D | 24 В DC | 18 | 12 | Реле | 3 модуля |
| CP1L-M30DT-D | 24 В DC | 18 | 12 | Транзистор (NPN) | 3 модуля |
| CP1L-M30DT1-D | 24 В DC | 18 | 12 | Транзистор (PNP) | 3 модуля |
| CP1L-M40DR-A | 100–240 В AC | 24 | 16 | Реле | 3 модуля |
| CP1L-M40DT-A | 100–240 В AC | 24 | 16 | Транзистор (NPN) | 3 модуля |
| CP1L-M40DT1-A | 100–240 В AC | 24 | 16 | Транзистор (PNP) | 3 модуля |
| CP1L-M40DR-D | 24 В DC | 24 | 16 | Реле | 3 модуля |
| CP1L-M40DT-D | 24 В DC | 24 | 16 | Транзистор (NPN) | 3 модуля |
| CP1L-M40DT1-D | 24 В DC | 24 | 16 | Транзистор (PNP) | 3 модуля |
| CP1L-M60DR-A | 100–240 В AC | 36 | 24 | Реле | 3 модуля |
| CP1L-M60DT-A | 100–240 В AC | 36 | 24 | Транзистор (NPN) | 3 модуля |
| CP1L-M60DT1-A | 100–240 В AC | 36 | 24 | Транзистор (PNP) | 3 модуля |
| CP1L-M60DR-D | 24 В DC | 36 | 24 | Реле | 3 модуля |
| CP1L-M60DT-D | 24 В DC | 36 | 24 | Транзистор (NPN) | 3 модуля |
| CP1L-M60DT1-D | 24 В DC | 36 | 24 | Транзистор (PNP) | 3 модуля |
EL-type (со встроенным Ethernet, 20 I/O)
| Модель | Питание | Входы | Выходы | Тип выхода | Ethernet |
|---|---|---|---|---|---|
| CP1L-EL20DR-D | 24 В DC | 12 | 8 | Реле | Встроенный |
| CP1L-EL20DT-D | 24 В DC | 12 | 8 | Транзистор (NPN) | Встроенный |
| CP1L-EL20DT1-D | 24 В DC | 12 | 8 | Транзистор (PNP) | Встроенный |
EM-type (со встроенным Ethernet, 30–40 I/O)
| Модель | Питание | Входы | Выходы | Тип выхода | Ethernet |
|---|---|---|---|---|---|
| CP1L-EM30DR-D | 24 В DC | 18 | 12 | Реле | Встроенный |
| CP1L-EM30DT-D | 24 В DC | 18 | 12 | Транзистор (NPN) | Встроенный |
| CP1L-EM30DT1-D | 24 В DC | 18 | 12 | Транзистор (PNP) | Встроенный |
| CP1L-EM40DR-D | 24 В DC | 24 | 16 | Реле | Встроенный |
| CP1L-EM40DT-D | 24 В DC | 24 | 16 | Транзистор (NPN) | Встроенный |
| CP1L-EM40DT1-D | 24 В DC | 24 | 16 | Транзистор (PNP) | Встроенный |
Модели EL и EM выпускаются только с питанием 24 В DC. Если нужен Ethernet с питанием 100–240 В AC — используйте M-type с опциональной платой CP1W-CIF41.
Общие технические характеристики
| Параметр | L-type | M-type | EL-type | EM-type |
|---|---|---|---|---|
| Питание (AC) | 100–240 В AC | 100–240 В AC | — | — |
| Питание (DC) | 24 В DC | 24 В DC | 24 В DC | 24 В DC |
| Диапазон (AC) | 85–264 В AC | 85–264 В AC | — | — |
| Диапазон (DC) | 20,4–26,4 В DC | 20,4–26,4 В DC | 20,4–26,4 В DC | 20,4–26,4 В DC |
| Память программ | 5K шагов | 10K шагов | 5K шагов | 10K шагов |
| Память данных | 10K слов | 32K слов | 32K слов | 32K слов |
| Скорость (базовые) | 0,55 мкс | 0,55 мкс | 0,55 мкс | 0,55 мкс |
| Скорость (специальные) | 4,1 мкс | 4,1 мкс | 4,1 мкс | 4,1 мкс |
| Таймеры / счётчики | 4096 / 4096 | 4096 / 4096 | 4096 / 4096 | 4096 / 4096 |
| Высоскоростные счётчики | 4 × 100 кГц | 4 × 100 кГц | 4 × 100 кГц | 4 × 100 кГц |
| Импульсные выходы | 2 × 100 кГц | 2 × 100 кГц | 2 × 100 кГц | 2 × 100 кГц |
| Порт USB | Да | Да | Да | Да |
| Встроенный Ethernet | Нет | Нет | Да | Да |
| Слоты опц. плат | 1 (L14/L20) | 2 | 2 | 2 |
| Модули расширения | 1 (L14/L20) | 3 | 1 | 3 |
| Макс. количество I/O | 60 (L20) | 180 (M60) | 60 (EL20) | 160 (EM40) |
| Часы реального времени | Да | Да | Да | Да |
| Батарея | Да | Да | Да | Да |
| Температура эксплуатации | 0…+55 °C | 0…+55 °C | 0…+55 °C | 0…+55 °C |
| Влажность | 10–90% | 10–90% | 10–90% | 10–90% |
Габаритные размеры
| I/O | Размеры (В × Ш × Г), мм | Масса, г |
|---|---|---|
| 10 I/O (L-type) | 90 × 86 × 85 | ~250 |
| 14 I/O (L-type) | 90 × 86 × 85 | ~300 |
| 20 I/O (L-type / EL-type) | 90 × 86 × 85 | ~350 |
| 30 I/O (M-type / EM-type) | 90 × 130 × 85 | ~455–610 |
| 40 I/O (M-type / EM-type) | 90 × 150 × 85 | ~550–660 |
| 60 I/O (M-type) | 90 × 195 × 85 | ~750 |
Расшифровка маркировки
Формат: CP1L-[тип][I/O][D][выход]-[питание]
- Тип: L — базовый, M — расширенный, EL — базовый с Ethernet, EM — расширенный с Ethernet
- I/O: 10, 14, 20, 30, 40, 60 — количество встроенных точек
- D — тип входа: DC (24 В)
- Выход: R — реле, T — транзистор NPN (sinking), T1 — транзистор PNP (sourcing)
- Питание: A — 100–240 В AC, D — 24 В DC
Пример: CP1L-EM30DT1-D — контроллер EM-type со встроенным Ethernet, 30 I/O (18 вх / 12 вых), транзисторный выход PNP, питание 24 В DC.
Опциональные платы и модули расширения
Опциональные платы
| Модель | Назначение | Совместимость |
|---|---|---|
| CP1W-CIF01 | RS-232C | L14/L20, M30/M40/M60, EL20, EM30/EM40 |
| CP1W-CIF11 | RS-422A/485 | L14/L20, M30/M40/M60, EL20, EM30/EM40 |
| CP1W-CIF12-V1 | RS-422A/485 (изолированный) | L14/L20, M30/M40/M60, EL20, EM30/EM40 |
| CP1W-CIF41 | Ethernet TCP/IP | L14/L20, M30/M40/M60 |
| CP1W-ME05M | Кассета памяти (5K слов) | Все модели |
| CP1W-DAM01 | ЖК-дисплей | L14/L20, M30/M40/M60, EL20, EM30/EM40 |
EL и EM имеют встроенный Ethernet, поэтому плата CP1W-CIF41 им не нужна.
Модули расширения CP1W
| Тип | Модели |
|---|---|
| Модули ввода | 8, 16, 20, 32, 40 точек (DC) |
| Модули вывода | 8, 16, 20, 32, 40 точек (реле / транзистор NPN / PNP) |
| Комбинированные | 12 вх / 8 вых, 16 вх / 16 вых, 20 вх / 20 вых, 24 вх / 16 вых |
| Аналоговые входы | CP1W-AD041 (4 вх), CP1W-AD042 (4 вх, разрешение 1/12000) |
| Аналоговые выходы | CP1W-DA021 (2 вых), CP1W-DA041 (4 вых), CP1W-DA042 (4 вых, 1/12000) |
| Комбинированные аналоговые | CP1W-MAD11 (2 вх / 1 вых), CP1W-MAD42 (4 вх / 4 вых), CP1W-MAD44 (4 вх / 4 вых, 1/12000) |
| Датчики температуры | CP1W-TS001/002 (термопары K/J), CP1W-TS101/102 (Pt100), CP1W-TS003/004 (термопары T/L) |
| CompoBus/S | CP1W-SRT21 (I/O Link) |
Программирование
Контроллеры CP1L программируются через среду CX-Programmer (входит в пакет CX-One) или через бесплатную CX-Programmer for CP1H/CP1L/CP1E. Поддерживаемые языки: релейно-контактные схемы (Ladder Diagram), структурированный текст (Structured Text), функциональные блоки (Function Blocks).
Подключение к ПК — через стандартный USB-порт (кабель Mini-B), отдельный программатор не требуется. Модели EL и EM также поддерживают подключение через встроенный Ethernet.
Набор команд — около 500 инструкций, полностью совместим с CP1H, CJ1 и CS1.
Сферы применения
- Автоматизированные производственные линии — управление конвейерами, упаковочными и фасовочными машинами
- Системы позиционирования — 2 оси с импульсными выходами 100 кГц для управления шаговыми и серводвигателями
- Управление инверторами — по Modbus-RTU через функциональные блоки, до 31 преобразователя частоты
- Регулирование процессов — ПИД-регулирование с автонастройкой через аналоговые модули расширения
- Удалённый мониторинг — через встроенный Ethernet (EL/EM) или опциональную плату CP1W-CIF41 (M-type)
- Модернизация оборудования — замена устаревших ПЛК с переносом программы благодаря совместимости команд с CJ1/CS1
- Автоматизация зданий и инфраструктуры — управление освещением, вентиляцией, насосными станциями
Преимущества серии CP1L
- Производительность — скорость выполнения базовых команд 0,55 мкс, в 2 раза быстрее CP1E (1,19 мкс)
- Единая архитектура — набор команд и распределение памяти совместимы с CP1H, CJ1 и CS1, что упрощает миграцию
- Встроенный Ethernet — в моделях EL/EM доступен без дополнительных плат, с поддержкой Socket Services
- Управление движением — 2 импульсных выхода до 100 кГц и 4 высокоскоростных счётчика до 100 кГц
- Гибкость расширения — до 3 модулей CP1W (дискретные, аналоговые, температурные) увеличивают I/O до 180 точек
- Съёмные клеммники — на моделях M30/M40/M60 и EL/EM, что ускоряет монтаж и замену
- Функциональные блоки — поддержка пользовательских ФБ на Ladder и Structured Text, до 128 определений и 256 экземпляров
- Компактность — габариты от 86 мм ширины (10–20 I/O) до 195 мм (60 I/O), монтаж на DIN-рейку [web_15_1_0_8]
