Описание

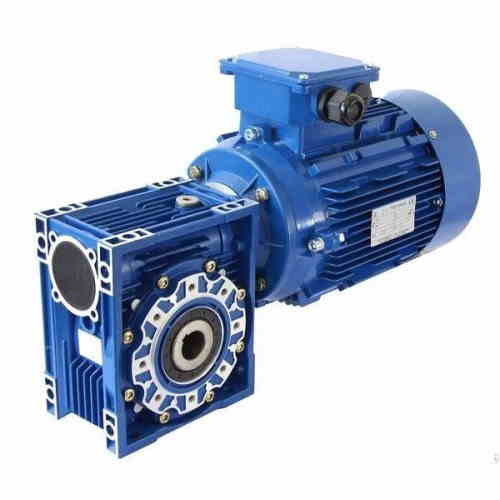

Мотор редуктор NMRW 030‑10‑B3‑РАМ 56В14
Мотор редуктор NMRW 030‑10 подходит для маломощных механизмов с низкой скоростью вращения:
- небольшие конвейеры и транспортёры;
- дозирующие устройства;
- упаковочное оборудование малой мощности;
- системы вентиляции и кондиционирования (заслонки, клапаны);
- станки и автоматизированные линии малой нагрузки;
- бытовые и лабораторные устройства.
Расшифровка маркировки
- NMRW — серия червячных мотор‑редукторов (унифицированная линейка, аналог NMRV с некоторыми конструктивными отличиями).
- 030 — межосевое расстояние, мм (габарит редуктора). Определяет размеры корпуса и валов. Для NMRW‑030 это 30 мм.
- 10 — передаточное число (отношение скоростей входного и выходного валов).
- B3 — монтажное исполнение: на лапах (горизонтальная установка).
- РАМ — тип присоединения электродвигателя (фланец под электродвигатель стандарта IEC).
- 56 — габарит электродвигателя (высота оси вращения), мм.
- В14 — вариант крепления двигателя: фланцевое крепление с малым фланцем (IMB14), диаметр фланца 140 мм.
Основные технические характеристики (типовые для NMRW 030)
- Тип: червячный одноступенчатый мотор‑редуктор.
- Межосевое расстояние: 30 мм.
- Передаточное число: 10.
- Мощность двигателя: 0,09–0,18 кВт (для габарита 56 мм).
- Скорость выходного вала: ~140–280 об/мин (при входной скорости 1400–2800 об/мин).
- Крутящий момент: 9–21 Н·м (зависит от передаточного числа и мощности двигателя) [3].
- Напряжение питания: 220/380 В, 50 Гц (трёхфазное или однофазное, зависит от двигателя).
- Материал корпуса: алюминиевый сплав (лёгкость, хорошая теплоотдача).
- Степень защиты: IP54 или IP55 (стандарт для серии NMRW).
- Класс изоляции: F (допустимая температура нагрева до +155 °C).
- Режим работы: S1 (продолжительный) или S3 (повторно‑кратковременный).
- Смазка: синтетическое масло (не требует замены в течение всего срока службы).
- Вес: ~1,2 кг (ориентировочно для типоразмера NMRW‑030) [3].
- Диаметр выходного вала: 14 мм (стандарт для NMRW‑030) [2].
Мотор редуктор NMRW 030
