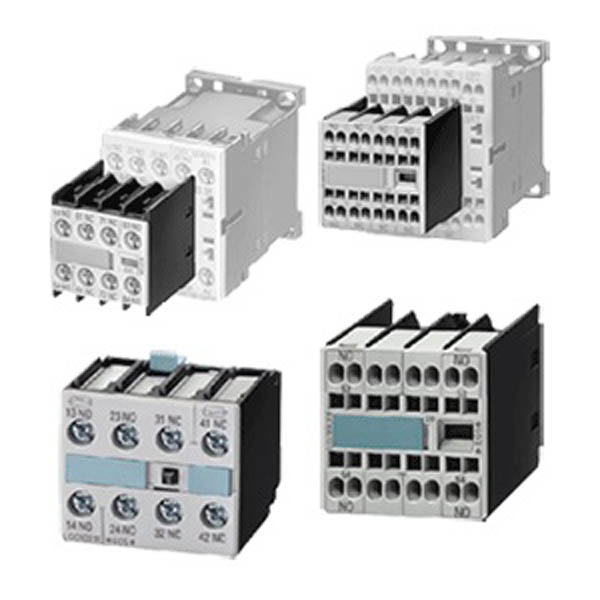

Вспомогательные контакты Siemens 3RH19
Вспомогательные блок-контакты Siemens 3RH19 предназначены для расширения коммутационного спектра контакторов серии 3RT10. Они позволяют реализовывать различные схемы управления аппаратурой и контактором в разных отраслях.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер контактора (габарит) | S00, S0, S2, S3 |
| Исполнение корпуса блока | Зависит от модели |
| Исполнение блока по способу установки на контакторе | FA — фронтальный, EA — боковой (левый, правый) |
| Номинальное напряжение изоляции (Ui) | 690 В для S00, 500 В для S0, S2, S3 |
| Номинальное импульсное напряжение (Uimp) | 6 кВ |
| Условный тепловой ток (Ith) | 6 А для S00, 10 А для S0, S2, S3 |
| Номинальный ток (Ie) в категории AC-15 при 690 В | 1 А |
| Механическая износостойкость | 1 000 000 циклов |
| Коммутационная износостойкость | 100 000 циклов |
| Присоединение кабелей | Винтовой зажим |
| Работа вспомогательных контактов | Мгновенный режим |
| Номинальное сечение внешних проводников | 2 × (0,75–2,5 мм²) |
| Крутящий момент при затягивании винта | 1,2 Н·м |
| Степень защиты | IP20 |
| Климатическое исполнение и категория размещения | У3 |
| Температура эксплуатации | От −25 °C до +60 °C |
Дополнительные особенности
- Модельный ряд позволяет реализовать различные схемные решения.
- Возможны исполнения для применения в запылённой атмосфере и в цепях электроники.
- Подвод проводников к клеммам блок-контакта возможен как сверху, так и снизу, с винтовыми и пружинными зажимами.
- Есть специальные исполнения с задержкой времени на включение и/или отключение в интервалах 0,05–1 с, 0,5–10 с, 5–100 с.
Структура условного обозначения
Пример: 3RH19ХХ-Х ХХ ХХ.
Расшифровка:
- 3RH — вспомогательный блок-контакт.
- 19 — условное обозначение серии.
- ХХ — условное обозначение габарита (типоразмер): 11 — S00, 21 — S0…S3, S0…S12.
- Х — тип клеммы: 1 — винтовые зажимы.
- ХХ — исполнение блока по способу установки на контакторе: FA — фронтальный, EA — боковой.
- ХХ — дополнительные контакты мгновенного действия: 02 — 2НЗ, 11 — 1НО+1НЗ, 20 — 2НО, 22 — 2НО+2НЗ, 31 — 3НО+1НЗ, 40 — 4НО.
Пример обозначения: 3RH1911-1FA02 — блок-контакт с двумя нормально замкнутыми контактами (2НЗ) для контакторов типоразмера S00, фронтальный, с винтовыми клеммами, со степенью защиты IP20.
Для получения детальных данных по конкретной модели рекомендуется обратиться к технической документации Siemens или каталогу продукции.
