Трёхфазный электродвигатель с тормозом: полный обзор устройства, применения и выбора

Трёхфазный электродвигатель с тормозом: полный обзор устройства

Трёхфазный электродвигатель с электромагнитным тормозом — это высокотехнологичное решение для задач, где критически важны быстрая остановка и фиксация вала. Разберём устройство, принцип работы, сферы применения и правила выбора такого оборудования.

Что это такое и зачем нужен тормоз?

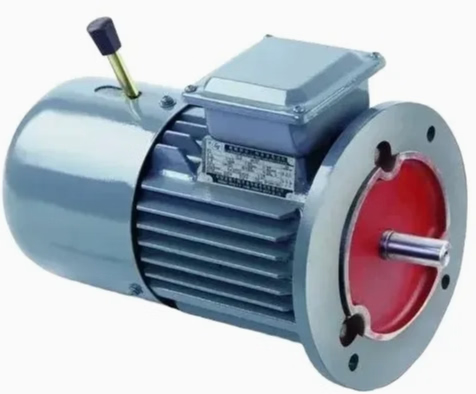

Трёхфазный электродвигатель с тормозом — это асинхронный электродвигатель, оснащённый встроенным электромагнитным тормозным механизмом. В отличие от стандартных двигателей, он не просто вращает механизм, а обеспечивает его мгновенную остановку и удержание в заданной позиции.

Электродвигатели с электромагнитным тормозом купить Минск

Основные функции тормоза:

• экстренная остановка механизма при отключении питания;
• фиксация вала в неподвижном положении;
• предотвращение самопроизвольного движения под нагрузкой;
• точное позиционирование рабочих органов оборудования;
• повышение безопасности эксплуатации.

Устройство и принцип работы

Ключевые компоненты:

1. Трёхфазный асинхронный двигатель (статор с трёхфазной обмоткой, ротор, подшипники, корпус).
2. Электромагнитный тормоз (электромагнитная катушка, тормозной диск, пружины, фрикционные накладки, якорь).
3. Клеммная коробка для подключения питания двигателя и управления тормозом.
4. Система вентиляции (в мощных моделях).

Принцип работы:

• В рабочем режиме: при подаче трёхфазного напряжения на двигатель одновременно подаётся питание на электромагнитную катушку тормоза. Магнитное поле притягивает якорь, сжимая пружины и освобождая тормозной диск. Вал свободно вращается.
• При остановке: при отключении питания электромагнитное поле исчезает. Пружины разжимаются и прижимают тормозной диск с фрикционными накладками к корпусу. Вал мгновенно останавливается и фиксируется в заданном положении.

Виды электромагнитных тормозов

1. По принципу действия:
   • с пружинным замыканием (наиболее распространены, срабатывают при отключении питания — fail‑safe);
   • с электромагнитным замыканием (требуют постоянного питания для удержания).
2. По типу питания катушки:
   • переменного тока (AC, подключаются к той же сети, что и двигатель);
   • постоянного тока (DC, обеспечивают более плавное срабатывание, требуют выпрямителя).
3. По конструкции:
   • однодисковые (для малых и средних нагрузок);
   • двухдисковые (повышенный тормозной момент);
   • многодисковые (для тяжёлых режимов работы).
4. По дополнительным функциям:
   • с ручным растормаживанием (для аварийного освобождения вала);
   • с датчиком износа накладок;
   • с принудительным охлаждением.

Основные технические характеристики

При выборе обращают внимание на:

• Мощность двигателя (0,18–315 кВт и более).
• Скорость вращения (750, 1000, 1500, 3000 об/мин).
• Напряжение питания (380 В, 660 В; 380/660 В, 50 Гц).
• Тормозной момент (в Н⋅м) — должен превышать инерцию нагрузки на 20–30%.
• Время срабатывания (обычно 0,05–0,2 с).
• Степень защиты (IP54, IP55, IP65 — защита от пыли и влаги).
• Климатическое исполнение (У1, У2, У3, Т, ОМ и т. д.).
• Режим работы (S1 — продолжительный, S4 — повторно‑кратковременный с частыми пусками и остановками).
• Ресурс тормоза (количество циклов срабатывания до замены накладок).
• Температура окружающей среды (стандартно −20∘C…+40∘C, возможны специсполнения).

Популярные серии и производители

Отечественные:

• АИР с тормозом (АИР80В2Е, АИР90L4Е и т. д.);
• АИРЕ (модификация с тормозом);
• 5АИ с тормозом;
• АДЧР (частотно‑регулируемые с тормозом).

Импортные:

• Siemens (серии 1LA7, 1LG4);
• ABB (серии M2AA, M3AA);
• WEG (серия W22 Brake);
• Lenze (серия MD);
• Baumuller (серия BMD);
• Mitsubishi Electric (серия HA).

Где применяются?

Как выбрать трёхфазный двигатель с тормозом?

Пошаговый алгоритм:

1. Определите мощность и обороты двигателя по нагрузке (как для обычного асинхронника). Используйте паспортные данные оборудования или расчёт по моменту сопротивления.
2. Рассчитайте требуемый тормозной момент:

Mторм​=J⋅ε+Mнагр​

где:

• Mторм​ — тормозной момент (Н⋅м);
• J — момент инерции нагрузки (кг⋅м2);
• ε — требуемое угловое замедление (рад/с2);
• Mнагр​ — момент сопротивления нагрузки (Н⋅м).

3. Выберите тип тормоза (пружинный/электромагнитный, AC/DC) в зависимости от требований к быстродействию и надёжности.
4. Уточните напряжение питания тормоза (часто 24 В DC или 220 В AC).
5. Проверьте степень защиты (IP) и климатическое исполнение (У, Т и т. д.) для условий эксплуатации.
6. Убедитесь в совместимости креплений (лапы, фланец, комбинированный).
7. Оцените ресурс (количество срабатываний в час, срок службы накладок).
8. Рассмотрите опции:
   • ручное растормаживание (для обслуживания);
   • датчик износа накладок (для предиктивного обслуживания);
   • принудительное охлаждение (для тяжёлых режимов);
   • взрывозащищённое исполнение (для опасных сред).

Монтаж и эксплуатация

При установке:

• обеспечьте надёжное заземление корпуса;
• проверьте затяжку всех крепёжных элементов;
• подключите тормозную катушку через отдельный пускатель или реле времени (чтобы избежать перегрева);
• настройте зазоры тормоза согласно инструкции (обычно 0,2–0,5 мм);
• убедитесь в соосности вала и отсутствии биений.

В процессе работы:

• регулярно проверяйте износ фрикционных накладок (визуально или по датчику);
• очищайте тормоз от пыли, масла и металлической стружки;
• контролируйте температуру катушки и корпуса;
• тестируйте срабатывание не реже 1 раза в месяц;
• следите за затяжкой крепежа и состоянием заземления.

Типичные неисправности и их причины

• Вал не фиксируется — износ накладок, ослабление пружин, загрязнение поверхностей трения.
• Замедленное срабатывание — увеличенный зазор, подгорание катушки, заклинивание якоря.
• Перегрев тормоза — слишком частые срабатывания, повышенное напряжение, отсутствие вентиляции.
• Вибрация при торможении — неравномерный износ накладок, несоосность вала, ослабление крепежа.
• Гудение катушки — межвитковое замыкание, низкое напряжение питания.

Трёхфазный электродвигатель с тормозом — незаменимое решение для:

• грузоподъёмного оборудования;
• станков с ЧПУ;
• конвейерных линий;
• автоматизированных систем;
• любого механизма, где критичны быстрая остановка и точное позиционирование.

Правильный выбор модели по мощности, тормозному моменту и условиям эксплуатации гарантирует:

• безопасность работы персонала;
• сохранность
