Трёхфазный электродвигатель

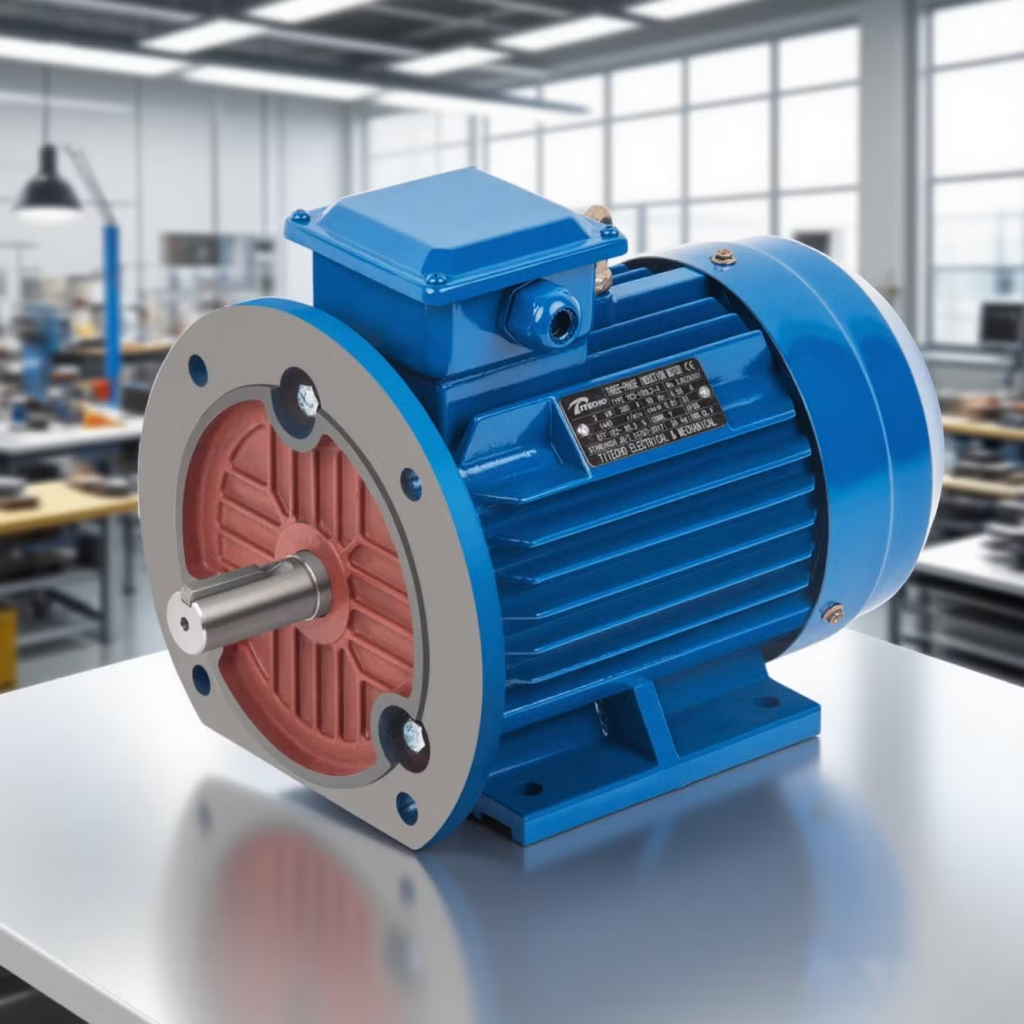

Трёхфазный электродвигатель — один из ключевых элементов современной промышленности. Он преобразует электрическую энергию в механическую и приводит в движение станки, насосы, вентиляторы, компрессоры и другое оборудование. Разберёмся, как он устроен, какие бывают виды, в чём его преимущества и где он применяется.
Трехфазные электродвигатели купить в Минске | АбсолютКрин
Принцип работы трехфазного электродвигателя
Работа трёхфазного электродвигателя основана на явлении электромагнитной индукции и взаимодействии магнитных полей.
Основные этапы работы:
- При подаче трёхфазного напряжения на обмотки статора создаётся вращающееся магнитное поле. Частота вращения этого поля определяется частотой питающего напряжения (50 Гц в России) и числом пар полюсов обмотки.
- Вращающееся магнитное поле индуцирует ток в обмотке ротора (в асинхронных двигателях) или взаимодействует с постоянным магнитным полем ротора (в синхронных).
- Взаимодействие магнитного поля статора и тока (или поля) ротора создаёт крутящий момент, который заставляет ротор вращаться.
- В асинхронных двигателях ротор всегда вращается с небольшой задержкой относительно поля статора — эта разница называется скольжением. В синхронных двигателях ротор вращается строго синхронно с полем.
Устройство трёхфазного двигателя
Типичный трёхфазный двигатель состоит из двух основных частей:
- Статор — неподвижная часть с тремя обмотками, смещёнными на 120∘ друг относительно друга. При подключении к трёхфазной сети обмотки создают вращающееся магнитное поле.
- Ротор — вращающаяся часть. Может быть короткозамкнутым («беличья клетка») или фазным (с обмоткой и контактными кольцами).
- Подшипники — обеспечивают свободное вращение вала.
- Корпус — защищает внутренние компоненты и отводит тепло.
- Клеммная коробка — место подключения питающих проводов.
- Вентилятор охлаждения — принудительно отводит тепло от работающего двигателя.
Электродвигатели всех типов купить с гарантией и скидкой! ⚙️
Виды трёхфазных электродвигателей
1. Асинхронные двигатели
Наиболее распространённый тип. Ротор вращается с небольшим отставанием от магнитного поля статора (скольжение 1–10%).
- С короткозамкнутым ротором:
- простая и надёжная конструкция;
- низкая стоимость;
- минимальный уход;
- пусковой ток в 5–7 раз выше номинального.
- С фазным ротором:
- плавный пуск и регулировка скорости;
- более сложный и дорогой;
- используются в тяжёлых пусках (краны, дробилки).
2. Синхронные двигатели
Ротор вращается строго с той же частотой, что и магнитное поле статора.
- высокая эффективность;
- стабильная скорость вращения при изменении нагрузки;
- возможность работы с опережающим коэффициентом мощности (компенсация реактивной мощности);
- сложнее в управлении и дороже асинхронных.
Основные характеристики трехфазного электродвигателя
При выборе двигателя учитывают:
- Мощность (кВт) — определяет способность выполнять работу.
- Частота вращения (об/мин) — зависит от числа пар полюсов (2, 4, 6, 8 и т. д.).
- Напряжение питания (220/380 В, 380/660 В) — схема подключения «звезда/треугольник».
- КПД — отношение выходной механической мощности к потребляемой электрической.
- Коэффициент мощности (cos φ) — показывает долю активной мощности.
- Пусковой ток — во сколько раз превышает номинальный при запуске.
- Степень защиты (IP) — защита от пыли и влаги (например, IP54, IP55).
- Класс изоляции — максимальная температура нагрева (F — до 155∘C, H — до 180∘C).
- Режим работы (S1 — продолжительный, S4 — повторно‑кратковременный и т. д.).
Схемы подключения
- «Звезда» (Y):
- все концы обмоток соединяются в одной точке;
- напряжение на обмотке 220 В при питании 380 В;
- меньший пусковой ток;
- используется для плавного пуска.
- «Треугольник» (Δ):
- конец одной обмотки соединяется с началом следующей;
- напряжение на обмотке 380 В;
- больший пусковой ток и момент;
- применяется для полной мощности.
- «Звезда‑треугольник»:
- пуск в режиме «звезда», затем переключение на «треугольник»;
- снижает пусковые токи;
- распространено для двигателей от 5 кВт.
Преимущества трёхфазных двигателей
- Высокая мощность — способны приводить в движение тяжёлые механизмы.
- Надёжность — минимум подвижных контактов, простая конструкция.
- Долговечность — при правильном обслуживании служат десятки лет.
- Эффективность — высокий КПД (85–96 %).
- Стабильность работы — устойчивая скорость при колебаниях нагрузки.
- Универсальность — подходят для самых разных задач.
- Относительно низкая стоимость — особенно асинхронные модели.
Области применения
Трёхфазные двигатели используются практически во всех отраслях:
- Промышленность: станки, прессы, конвейеры, насосы, компрессоры.
- Энергетика: вентиляторы градирен, дымососы, генераторы.
- ЖКХ: насосные станции, системы вентиляции и кондиционирования.
- Строительство: бетономешалки, подъёмные механизмы, компрессоры.
- Сельское хозяйство: мельницы, кормосмесители, вентиляционные установки.
- Транспорт: тяговые двигатели в электропоездах, лифтах.
- Добыча и переработка: буровые установки, дробилки, сепараторы.
Правила эксплуатации и обслуживание
Чтобы двигатель служил долго, соблюдайте:
- Правильность подключения — соответствие напряжения и схемы («звезда/треугольник»).
- Качество электропитания — отсутствие перекоса фаз, скачков напряжения.
- Охлаждение — обеспечьте свободный приток воздуха к вентилятору.
- Регулярный осмотр:
- проверка состояния подшипников (шум, нагрев);
- контроль затяжки клемм;
- очистка от пыли и грязи;
- смазка подшипников (если предусмотрено).
- Контроль нагрузки — не допускайте длительной работы с перегрузкой.
- Защита:
- тепловое реле;
- автоматический выключатель;
- устройство плавного пуска или частотный преобразователь (при необходимости).
Современные тенденции
- Частотное регулирование — преобразователи частоты позволяют плавно менять скорость и экономить энергию.
- Интеллектуальные двигатели — со встроенными датчиками температуры, вибрации, системой диагностики.
- Энергоэффективность — двигатели классов IE2, IE3, IE4 с повышенным КПД.
- Компактность и лёгкость — применение новых материалов и технологий.
- Экологичность — снижение шума и выбросов.
Трёхфазный электродвигатель остаётся основой промышленной автоматизации. Его надёжность, мощность и универсальность делают его незаменимым в самых разных сферах — от небольших мастерских до крупных заводов. Правильный выбор, подключение и обслуживание позволяют максимально использовать потенциал этого устройства и обеспечить бесперебойную работу оборудования на долгие годы.
