Устройства плавного пуска Siemens 3RW: надёжность и энергоэффективность в промышленных системах

Современные промышленные предприятия предъявляют высокие требования к электрооборудованию: необходимо обеспечить долгий срок службы двигателей, снизить пиковые нагрузки в сети и минимизировать механические удары при запуске. Решением этих задач служат устройства плавного пуска (УПП), среди которых особое место занимают модели серии Siemens 3RW. Разберёмся, почему они стали стандартом для ответственных применений.

Автоматизация системы управления датчики реле термостаты

Что такое устройство плавного пуска?

Устройство плавного пуска — это электронное устройство, которое ограничивает пусковой ток асинхронного электродвигателя за счёт постепенного повышения напряжения на его обмотках. В отличие от прямого пуска, где двигатель сразу получает полное напряжение (и пусковой ток может в 6–8 раз превышать номинальный), УПП плавно разгоняет двигатель до номинальной скорости.

Преимущества плавного пуска:

  • снижение пусковых токов до 2–4 кратных от номинала;
  • уменьшение механических нагрузок на вал, муфты, редукторы и приводные механизмы;
  • исключение резких рывков и гидравлических ударов в насосных установках;
  • продление срока службы двигателя и сопряжённого оборудования;
  • снижение нагрузки на электросеть, что особенно важно для объектов с ограниченной мощностью.

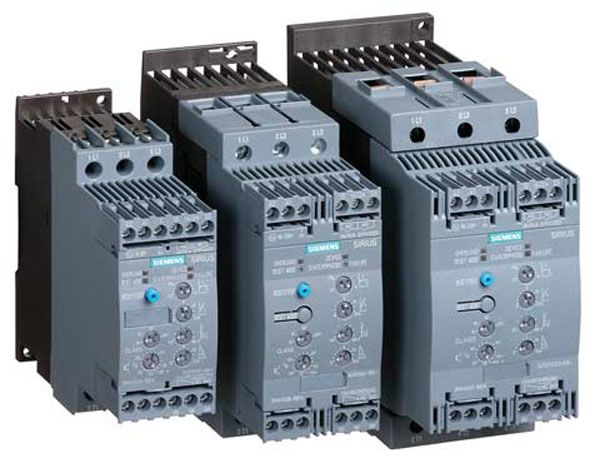

Линейка устройств плавного пуска Siemens 3RW

Серия Siemens 3RW включает несколько поколений устройств, каждое из которых оптимизировано под конкретные задачи:

  1. 3RW30 — базовая модель для простых применений.
    • диапазон мощностей: до 250 кВт (при 400 В);
    • функции: плавный пуск, защита от перегрузки;
    • применение: вентиляторы, насосы малой и средней мощности, конвейеры.
  2. 3RW40 — универсальное решение с расширенными функциями.
    • диапазон мощностей: до 715 кВт (при 400 В);
    • функции: плавный пуск/останов, встроенная защита двигателя, коммуникация через Profibus;
    • применение: промышленные насосы, компрессоры, дробилки.
  3. 3RW50 — высокопроизводительные УПП для тяжёлых условий.
    • диапазон мощностей: до 1200 кВт (при 400 В);
    • функции: интеллектуальное управление, адаптация к нагрузке, ProfiNet, Ethernet;
    • применение: мощные конвейеры, центрифуги, экструдеры.
  4. 3RW60 — компактные устройства для ограниченного пространства.
    • особенности: уменьшенные габариты, простота настройки;
    • применение: малые станки, вентиляционные системы, холодильные установки.

Ключевые технологии Siemens 3RW

Устройства серии 3RW используют передовые решения для повышения эффективности:

  • Фазовое управление — точное регулирование напряжения на обмотках двигателя.
  • Адаптивный алгоритм пуска — автоматически подстраивает параметры под нагрузку.
  • Тепловая модель двигателя — защищает от перегрева на основе расчёта температуры обмоток.
  • Коммуникационные модули (Profibus, ProfiNet) — интеграция в системы автоматизации.
  • Графический дисплей и меню — упрощённая настройка без ПК.

Практические преимущества

  1. Экономия электроэнергии. Снижение пусковых токов уменьшает потери в сети и трансформаторах.
  2. Надёжность. Плавный разгон снижает износ механических компонентов.
  3. Гибкость. Возможность настройки времени пуска (2–60 с) и ограничения тока (30–500 % от номинала).
  4. Безопасность. Встроенная защита от:
    • перегрузки;
    • обрыва фазы;
    • перегрева;
    • короткого замыкания.
  5. Простота интеграции. Совместимость с ПЛК Siemens (S7‑1200/1500) и SCADA‑системами.

Типичные сферы применения

  • Насосные станции. Устранение гидроударов, защита трубопроводов.
  • Вентиляционные системы. Плавный запуск мощных вентиляторов без просадки напряжения.
  • Конвейеры и транспортёры. Снижение рывков при старте, защита лент и редукторов.
  • Компрессоры. Минимизация нагрузки на приводные ремни и муфты.
  • Дробилки и мельницы. Запуск под нагрузкой без перегрузок сети.
  • Центрифуги и сепараторы. Равномерное распределение нагрузки при разгоне.

Пример внедрения

На одном из водоканалов замена прямого пуска насосов на Siemens 3RW40 дала следующие результаты:

  • пусковой ток снижен с 650 А до 220 А;
  • срок службы подшипников насосов увеличен на 30 %;
  • устранены гидравлические удары, что снизило аварийность на 40 %.

Как выбрать модель УПП Siemens?

При подборе УПП Siemens 3RW учитывайте:

  1. Мощность двигателя. Выбирайте модель с запасом 10–15 %.
  2. Тип нагрузки:
    • лёгкая (вентиляторы, насосы) — 3RW30/60;
    • средняя (компрессоры, конвейеры) — 3RW40;
    • тяжёлая (дробилки, экструдеры) — 3RW50.
  3. Требования к управлению. Для сложных систем нужны модели с ProfiNet (3RW50).
  4. Условия эксплуатации. Степень защиты IP20 (стандарт) или IP54 (для пыльных помещений).
  5. Бюджет. Базовые модели (3RW30) дешевле, но имеют меньше функций.

Устройства плавного пуска Siemens 3RW — это современное решение для повышения надёжности и энергоэффективности промышленных систем. Благодаря широкому модельному ряду, интеллектуальным функциям и простоте интеграции они подходят как для модернизации существующих установок, так и для новых проектов. Внедрение УПП окупается за счёт снижения затрат на ремонт оборудования, экономии электроэнергии и увеличения срока службы двигателей.
