Асинхронные электродвигатели: принцип работы, виды, применение и выбор

Асинхронные электродвигатели: принцип работы

Асинхронные электродвигатели — один из самых распространённых типов электромашин в промышленности и быту. Разберёмся, как они устроены, какие бывают, где применяются и как выбрать подходящий вариант.

Что такое асинхронный электродвигатель?

Асинхронный электродвигатель (АД) — это электрическая машина переменного тока, у которой частота вращения ротора не совпадает с частотой вращения магнитного поля статора. Разница этих частот называется скольжением и составляет обычно 1–8 %.

Электродвигатели всех типов купить с гарантией и скидкой! ⚙️

Принцип работы

Работа асинхронного двигателя основана на явлении электромагнитной индукции:

1. При подаче переменного напряжения на обмотки статора создаётся вращающееся магнитное поле.
2. Это поле индуцирует токи в обмотке ротора (или в его короткозамкнутой «клетке»).
3. Взаимодействие магнитного поля статора и токов ротора создаёт крутящий момент, который заставляет ротор вращаться.
4. Ротор всегда отстаёт от магнитного поля — отсюда и название «асинхронный».

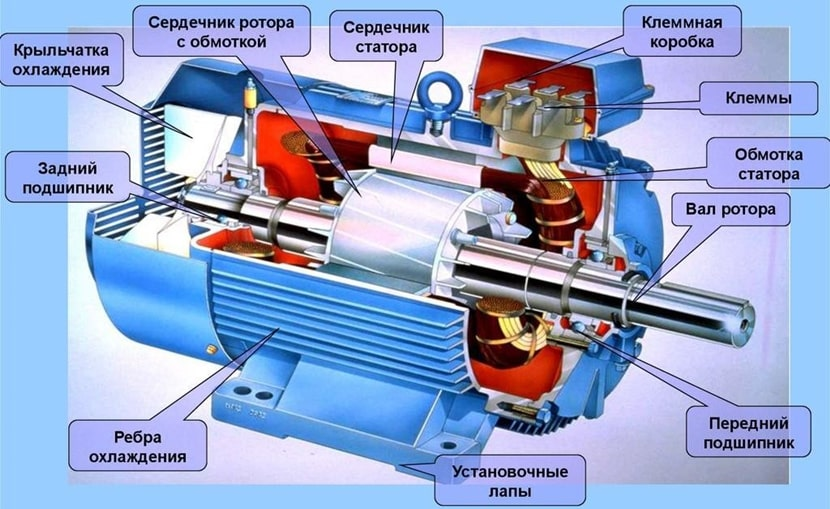

Устройство асинхронного двигателя

Основные части:

• Статор — неподвижная часть с трёхфазной обмоткой, создающей магнитное поле.
• Ротор — вращающаяся часть. Бывает двух типов:
  • короткозамкнутый («беличья клетка») — алюминиевые или медные стержни, замкнутые кольцами;
  • фазный — с трёхфазной обмоткой, подключённой к контактным кольцам.
• Подшипники — обеспечивают вращение ротора с минимальным трением.
• Корпус — защищает внутренние части и обеспечивает крепление.
• Клеммная коробка — для подключения питания.

Виды асинхронных электродвигателей

1. С короткозамкнутым ротором:
   • самый распространённый тип;
   • простая конструкция, надёжность, низкая стоимость;
   • пусковой ток в 5–7 раз выше номинального;
   • применяется в вентиляторах, насосах, станках.
2. С фазным ротором:
   • имеет обмотку на роторе и контактные кольца;
   • позволяет плавно запускать двигатель и регулировать скорость;
   • сложнее и дороже короткозамкнутого;
   • используется в подъёмных механизмах, мощных компрессорах.
3. Однофазные асинхронные двигатели:
   • для сетей 220 В;
   • имеют пусковую обмотку или конденсатор;
   • мощность до 2–3 кВт;
   • применяются в бытовой технике, небольших станках.
4. Многоскоростные:
   • могут работать на разных скоростях за счёт переключения обмоток;
   • используются в станках, вентиляционных системах.

Основные характеристики

При выборе асинхронного электродвигателя учитывают:

• Мощность (P, кВт) — определяет, какую нагрузку может тянуть двигатель.
• Частота вращения (n, об/мин) — 750, 1000, 1500, 3000 об/мин (зависит от числа пар полюсов).
• Напряжение питания — 220 В (однофазные), 380 В или 660 В (трёхфазные).
• КПД — обычно 85–95 %, зависит от мощности и нагрузки.
• Коэффициент мощности (cosφ) — 0,7–0,9.
• Класс энергоэффективности — IE1, IE2, IE3, IE4 (IE3 и выше — энергоэффективные модели).
• Степень защиты (IP) — IP54, IP55 (пыле- и влагозащищённые).
• Климатическое исполнение — У1, У2, Т2 и др.
• Монтажное исполнение — IM1081 (на лапах), IM3081 (фланцевый) и т. д.

Где применяются асинхронные электродвигатели?

Асинхронные двигатели используются практически везде:

• Промышленность: насосы, вентиляторы, компрессоры, конвейеры, станки, дробилки.
• ЖКХ: насосные станции, системы вентиляции и кондиционирования.
• Транспорт: эскалаторы, лифты, трамваи, метро.
• Сельское хозяйство: мельницы, кормосмесители, ирригационные системы.
• Быт: стиральные машины, холодильники, пылесосы, электроинструменты.

Плюсы и минусы асинхронных двигателей

Преимущества:

• простота конструкции и надёжность;
• низкая стоимость по сравнению с синхронными двигателями;
• неприхотливость к условиям эксплуатации;
• минимальные требования к обслуживанию;
• возможность прямого подключения к сети без преобразователей;
• устойчивость к перегрузкам.

Недостатки:

• высокий пусковой ток (для короткозамкнутых моделей);
• сложность плавного регулирования скорости без частотного преобразователя;
• зависимость момента от напряжения сети;
• низкий коэффициент мощности на холостом ходу.

Как выбрать асинхронный электродвигатель?

Пошаговая инструкция:

1. Определите назначение: для какого оборудования нужен двигатель (насос, вентилятор, станок и т. п.).
2. Рассчитайте мощность:
   • для насосов и вентиляторов: P=1000⋅ηнасоса​⋅ηдвигателя​Q⋅H⋅ρ⋅g​, где Q — расход (м³/с), H — напор (м), ρ — плотность жидкости, g — ускорение свободного падения, η — КПД;
   • для станков: ориентируйтесь на паспортные данные оборудования.
3. Выберите частоту вращения:
   • 3000 об/мин — для высокоскоростных механизмов;
   • 1500 об/мин — универсальный вариант;
   • 1000 или 750 об/мин — для тихоходных нагрузок.
4. Уточните напряжение: 220 В для бытовых нужд, 380 В — для промышленности.
5. Учитывайте условия эксплуатации:
   • влажность, пыль, температура — выбирайте степень защиты IP54/IP55;
   • взрывоопасные зоны — нужны взрывозащищённые модели.
6. Проверьте монтажное исполнение: лапы, фланец или комбинированное.
7. Оцените дополнительные требования:
   • плавный пуск — выбирайте фазный ротор или используйте устройство плавного пуска (УПП);
   • регулирование скорости — нужен частотный преобразователь.
8. Сравните энергоэффективность: модели класса IE3 экономичнее в долгосрочной перспективе.
9. Проверьте производителя: надёжные бренды — ABB, Siemens, WEG, отечественные серии АИР, АДМ.

Эксплуатация и обслуживание

Чтобы двигатель служил долго:

• регулярно проверяйте состояние подшипников и смазку;
• контролируйте температуру корпуса и обмоток;
• следите за чистотой вентиляционных отверстий;
• проверяйте затяжку клемм и соединений;
• не допускайте перегрузок и перекоса фаз;
• используйте защитные устройства: тепловые реле, УПП, частотные преобразователи.

Типичные неисправности и способы их устранения

Асинхронные электродвигатели заслуженно популярны благодаря своей надёжности, простоте и универсальности. Они подходят для большинства промышленных и бытовых задач. При выборе важно учитывать мощность, скорость, условия эксплуатации и энергоэффективность. Правильный монтаж и регулярное обслуживание обеспечат долгий срок службы без сбоев.
