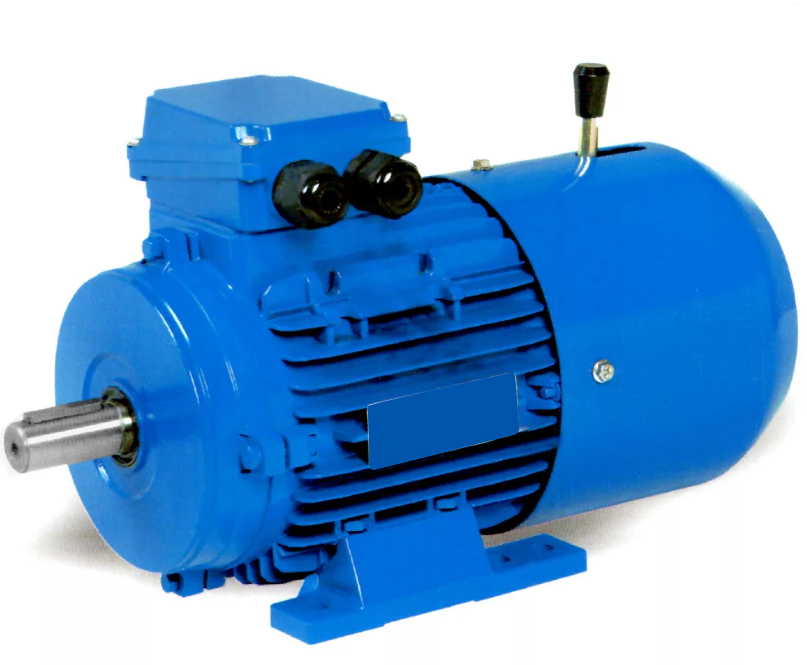

Двигатель с тормозом для промышленного оборудования

Промышленные предприятия используют оборудование, требующее мгновенной остановки и надёжной фиксации рабочих органов. Двигатель с электромагнитным тормозом — ключевое решение для обеспечения безопасности, точности и долговечности механизмов. Разберёмся, как он работает, где применяется и как выбрать подходящую модель.

Зачем промышленному оборудованию двигатель с тормозом?

Обычный асинхронный двигатель после отключения питания продолжает вращаться по инерции. В промышленности это приводит к серьёзным проблемам:

  • риск травм персонала из‑за неконтролируемого движения механизмов;
  • повреждение заготовок или готовой продукции;
  • ускоренный износ узлов оборудования из‑за ударных нагрузок;
  • нарушение технологического процесса при неточном позиционировании;
  • простои из‑за длительного естественного торможения;
  • аварийные ситуации при сбоях в сети или перегрузках.

Двигатель с тормозом решает эти проблемы, обеспечивая:

  • мгновенную остановку (время срабатывания 0,02–0,2 с);
  • надёжную фиксацию вала в заданной позиции;
  • аварийное торможение при отключении питания или перегрузке;
  • точное позиционирование рабочих органов;
  • повышение производительности за счёт сокращения времени цикла;
  • сохранность оборудования благодаря снижению ударных нагрузок.

Электродвигатели с электромагнитным тормозом купить Минск

Где применяется?

Двигатели с тормозом используются в широком спектре промышленного оборудования:

  • станки (токарные, фрезерные, шлифовальные, лазерные резаки);
  • конвейерные линии (ленточные, роликовые, цепные);
  • подъёмно‑транспортное оборудование (краны, тельферы, лифты, элеваторы);
  • прессовое оборудование (гидравлические и механические прессы);
  • роботизированные комплексы (манипуляторы, сборочные линии);
  • дробилки и мельницы (щековые, конусные, шаровые);
  • насосные станции и компрессоры;
  • деревообрабатывающее оборудование (лесопильные станки, фуганки, рейсмусы);
  • пищевое производство (тестомешалки, фасовочные линии, конвейеры);
  • полиграфическое оборудование (печатные машины, резальные комплексы).

Устройство и принцип работы

Основные компоненты:

  1. Асинхронный трёхфазный двигатель (статор, ротор, подшипники, усиленный корпус).
  2. Электромагнитный тормоз (катушка, якорь, пружины, тормозной диск с фрикционными накладками).
  3. Редуктор (для снижения оборотов и увеличения крутящего момента).
  4. Клеммная коробка с защитой от пыли и влаги.
  5. Система охлаждения (вентилятор или жидкостное охлаждение для мощных моделей).
  6. Датчик износа накладок (в продвинутых моделях).
  7. Механизм ручного растормаживания (для аварийных ситуаций и наладки).
  8. Датчик положения (для ЧПУ‑систем).

Принцип работы:

  • В рабочем режиме: при подаче питания ток поступает на обмотку двигателя и катушку тормоза. Электромагнитное поле притягивает якорь, сжимая пружины и освобождая тормозной диск. Вал вращается, приводя в движение механизм.
  • При остановке: питание отключается, электромагнитное поле исчезает. Пружины разжимаются и прижимают тормозной диск к корпусу. Вал мгновенно останавливается и фиксируется в заданной позиции.

Ключевые характеристики для промышленного применения

При выборе ориентируются на:

  • мощность (0,18–300 кВт) — зависит от типа оборудования и нагрузки;
  • скорость вращения (500–3000 об/мин) — влияет на производительность;
  • напряжение питания (220 В или 380 В, 50 Гц);
  • тормозной момент (в Н⋅м) — должен превышать инерцию нагрузки на 20–50%;
  • время срабатывания (0,02–0,2 с) — чем меньше, тем выше точность и безопасность;
  • степень защиты (IP54, IP55, IP65 — защита от пыли, влаги, агрессивных сред);
  • режим работы (S1 — продолжительный; S3 — повторно‑кратковременный с частыми пусками/остановками);
  • ресурс тормоза (количество циклов срабатывания до замены накладок — 1–10 млн циклов);
  • температурный диапазон (стандартно −20∘C…+40∘C, спецверсии до −40∘C или +60∘C);
  • виброустойчивость — важна для оборудования с ударными нагрузками;
  • уровень шума (не более 70–80 дБ для работы в цехах);
  • коррозионная стойкость — необходима для агрессивных сред (химическое производство, пищевая промышленность).

Виды тормозов для промышленного оборудования

  1. По принципу действия:
    • с пружинным замыканием (fail‑safe, срабатывают при отключении питания) — стандарт для безопасности;
    • с электромагнитным замыканием (требуют постоянного питания для удержания) — реже используются.
  2. По типу питания катушки:
    • переменного тока (AC, 380 В) — просто, но возможны искрения;
    • постоянного тока (DC, 24 В) — плавное срабатывание, меньше искрения.
  3. По конструкции:
    • однодисковые (для малых и средних нагрузок);
    • двухдисковые (повышенный тормозной момент);
    • многодисковые (для тяжёлых режимов и больших инерционных масс).
  4. По дополнительным функциям:
    • ручное растормаживание (обязательно для наладки и аварий);
    • датчик износа накладок (предупреждает о необходимости замены);
    • принудительное охлаждение (для круглосуточной работы);
    • взрывозащищённое исполнение (для опасных производств);
    • антикоррозийное покрытие (для влажных и агрессивных сред).

Популярные серии двигателей для промышленного оборудования

Отечественные:

  • АИР с тормозом (АИР80В2Е, АИР160M4Е) — мощность 1,1–22 кВт, тормозной момент 25–250 Н⋅м.
  • 5АИ с тормозом — усиленная конструкция, ресурс до 5 млн срабатываний.
  • АДЧР с тормозом — частотно‑регулируемые модели для точного контроля скорости.

Импортные:

  • Siemens 1LA7/1LA8 Brake Motor — IP65, ручное растормаживание, температурный диапазон −30∘C…+50∘C.
  • ABB M3BP — высокая надёжность, совместимость с ЧПУ.
  • WEG W22 Brake — алюминиевый корпус, лёгкий монтаж.
  • Mitsubishi Electric HA — энергоэффективность, ресурс 3–5 млн циклов.
  • Lenze MD — компактные размеры, высокая динамика.
  • Bosch Rexroth — серводвигатели с интегрированным тормозом для прецизионных систем.

Как выбрать двигатель для промышленного оборудования? Пошаговый алгоритм

  1. Определите тип оборудования (станок, конвейер, пресс, кран и т. д.).
  2. Рассчитайте требуемую мощность по формуле:

P=ηF⋅v​,

где:

  • P — мощность (кВт);
  • F — усилие перемещения (Н, F=m⋅g, где m — масса груза/заготовки, g=9,81 м/с2);
  • v — скорость перемещения (м/с);
  • η — КПД передачи (обычно 0,7–0,9).
  1. Подберите тормозной момент с запасом 20–50% от расчётного.
  2. Уточните напряжение питания (стандарт 380 В, 50 Гц или 220 В для малых механизмов).
  3. Выберите тип тормоза (пружинный DC — оптимальный вариант для точности, AC — для простоты).
  4. Проверьте степень защиты (минимум IP54 для пыльных цехов, IP65 для влажных зон).
  5. Убедитесь в совместимости креплений (лапы, фланец, комбинированный монтаж).
  6. Оцените ресурс (для круглосуточной работы — не менее 3 млн циклов срабатывания).
  7. Рассмотрите опции:
    • ручное растормаживание (обязательно);
