Двигатель с электромагнитным тормозом для крана

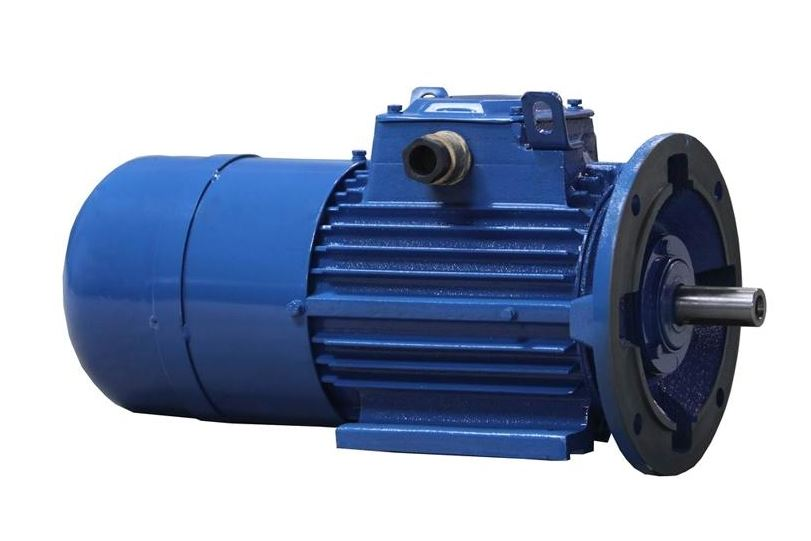

Двигатель с тормозом для крана

Грузоподъёмный кран — механизм повышенной опасности, где критически важна мгновенная остановка и фиксация груза. Ключевой элемент безопасности — электродвигатель с электромагнитным тормозом. Разберём его особенности, критерии выбора и правила эксплуатации.

Зачем крану двигатель с тормозом?

Обычный асинхронный двигатель после отключения питания продолжает вращаться по инерции — для крана это недопустимо. Двигатель с тормозом обеспечивает:

мгновенную остановку вала при отключении питания;
надёжное удержание груза на любой высоте;
аварийное торможение при сбоях в сети или перегрузке;
точное позиционирование груза (важно при монтажных работах);
безопасность персонала и сохранность оборудования.

Электродвигатели с электромагнитным тормозом купить Минск

Устройство и принцип работы

Основные компоненты:

Асинхронный трёхфазный двигатель (статор, ротор, подшипники, корпус).
Электромагнитный тормоз (катушка, якорь, пружины, тормозной диск с фрикционными накладками).
Редуктор (понижает обороты, увеличивает крутящий момент).
Клеммная коробка для подключения питания и управления тормозом.
Система охлаждения (вентилятор для мощных моделей).

Принцип работы:

При подаче питания ток поступает на обмотку двигателя и катушку тормоза. Электромагнитное поле притягивает якорь, сжимая пружины и освобождая тормозной диск. Вал начинает вращаться, приводя в движение механизм крана.
При отключении питания электромагнитное поле исчезает. Пружины разжимаются и прижимают тормозной диск к корпусу. Вал мгновенно останавливается, фиксируя груз в заданной позиции.

Ключевые характеристики двигателя для крана

При выборе ориентируются на:

Мощность (0,5–100 кВт и более) — зависит от грузоподъёмности крана. Для мостового крана на 5 т обычно берут двигатель 7,5–11 кВт.
Скорость вращения (600–1500 об/мин) — влияет на скорость подъёма/перемещения груза.
Напряжение питания (380 В, 50 Гц — стандарт для промышленных сетей).
Тормозной момент (в Н⋅м) — должен превышать момент инерции нагрузки на 20–30%. Рассчитывается по формуле:

Mторм=J⋅ε+Mнагр,

где:

Mторм — тормозной момент (Н⋅м);
J — момент инерции нагрузки (кг⋅м2);
ε — требуемое угловое замедление (рад/с2);
Mнагр — момент сопротивления нагрузки (Н⋅м).
Время срабатывания (0,05–0,2 с) — чем меньше, тем безопаснее.
Степень защиты (IP54, IP55 или IP65) — защита от пыли, влаги и брызг.
Климатическое исполнение (У1, У2 для умеренного климата; Т — для тропиков; ОМ — для морского исполнения).
Режим работы (S3 — повторно‑кратковременный, с частыми пусками и остановками).
Ресурс тормоза (количество циклов срабатывания до замены накладок — обычно 1–5 млн циклов).
Температурный диапазон (стандартно −20∘C…+40∘C, возможны спецверсии).
Виброустойчивость — критически важна для кранов, работающих в тяжёлых условиях.

Виды тормозов для крановых двигателей

С пружинным замыканием (fail‑safe):
- тормоз замыкается пружинами;
- размыкается электромагнитом;
- срабатывает при отключении питания — самый безопасный вариант для грузоподъёмных механизмов.
С электромагнитным замыканием:
- тормоз замыкается электромагнитом;
- размыкается пружинами или противовесом;
- требует постоянного питания для удержания.
По типу питания катушки:
- переменного тока (AC, подключаются к сети 380 В);
- постоянного тока (DC, 24 В или 48 В — плавное срабатывание, меньше искрения).
По конструкции:
- однодисковые (для малых и средних нагрузок);
- двухдисковые (повышенный тормозной момент для тяжёлых кранов).
С дополнительными опциями:
- ручное растормаживание (для аварийного опускания груза);
- датчик износа накладок (сигнализирует о необходимости замены);
- принудительное охлаждение (для интенсивной эксплуатации);
- взрывозащищённое исполнение (для опасных сред).

Как выбрать двигатель для крана? Пошаговый алгоритм

Определите грузоподъёмность крана (например, 5 т, 10 т, 20 т).
Рассчитайте требуемую мощность двигателя по формуле:

P=ηF⋅v,

где:

P — мощность (кВт);
F — усилие подъёма (Н, F=m⋅g, где m — масса груза, g=9,81 м/с2);
v — скорость подъёма (м/с);
η — КПД редуктора (обычно 0,8–0,9).

Подберите тормозной момент с запасом 20–30% от расчётного.
Уточните напряжение питания (стандарт 380 В, 50 Гц).
Выберите тип тормоза (пружинный AC/DC — оптимальный вариант для крана).
Проверьте степень защиты (минимум IP54 для пыльных цехов, IP65 для открытых площадок).
Убедитесь в совместимости креплений (лапы или фланец под монтаж на кран).
Оцените ресурс (для интенсивного использования — не менее 3 млн циклов срабатывания).
Рассмотрите опции:
- ручное растормаживание (обязательно для кранов);
- датчик износа (для предиктивного обслуживания);
- взрывозащита (если работа ведётся во взрывоопасной среде);
- виброзащита (для кранов в сейсмически активных зонах).

Монтаж и подключение

При установке:

надёжно закрепите двигатель на раме крана;
обеспечьте заземление корпуса (кабель сечением не менее 2,5 мм2);
подключите тормозную катушку через отдельный пускатель или реле времени (чтобы избежать перегрева);
настройте зазор тормоза (0,2–0,5 мм — согласно инструкции);
проверьте соосность вала двигателя и редуктора.

Схема подключения:

Питание двигателя — напрямую от сети 380 В.
Питание тормоза — через контактор или реле (для AC‑тормозов) либо через выпрямитель (для DC‑тормозов).
Цепь безопасности — аварийная кнопка «Стоп» должна разрывать питание тормоза.

Эксплуатация и обслуживание

Ежедневно:

визуальный осмотр на наличие повреждений;
проверка крепления двигателя и заземления;
контроль отсутствия посторонних шумов и вибрации.

Еженедельно:

очистка тормоза от пыли, масла, металлической стружки;
проверка зазора между диском и корпусом;
тестирование срабатывания тормоза (поднять груз на
