Электродвигатель с тормозом для станка

Современные станки требуют высокой точности позиционирования и мгновенной остановки рабочих органов. Электродвигатель с электромагнитным тормозом — ключевое решение для выполнения этих задач. Разберём особенности таких двигателей, критерии выбора и правила эксплуатации.

Зачем станку двигатель с тормозом?

Обычный асинхронный двигатель после отключения продолжает вращаться по инерции — для станков это приводит к:

  • снижению точности обработки;
  • риску повреждения заготовки или инструмента;
  • увеличению времени цикла из‑за длительного останова;
  • потенциальной опасности для оператора.

Двигатель с тормозом решает эти проблемы, обеспечивая:

  • мгновенную остановку рабочего органа (шпинделя, каретки, стола);
  • точное позиционирование с погрешностью до долей миллиметра;
  • безопасность оператора при аварийных ситуациях;
  • сохранность инструмента и заготовки;
  • повышение производительности за счёт сокращения времени цикла.

Электродвигатели с электромагнитным тормозом купить Минск

Где применяется?

Двигатели с тормозом используются в станках:

  • токарных (фиксация шпинделя);
  • фрезерных (остановка шпинделя, позиционирование стола);
  • шлифовальных (быстрая остановка шлифовального круга);
  • сверлильных (точное позиционирование сверла);
  • лазерных и плазменных резках (синхронизация движения портала);
  • деревообрабатывающих (предотвращение обратного хода заготовки);
  • ЧПУ‑станках (многоосевое точное позиционирование).

Устройство и принцип работы

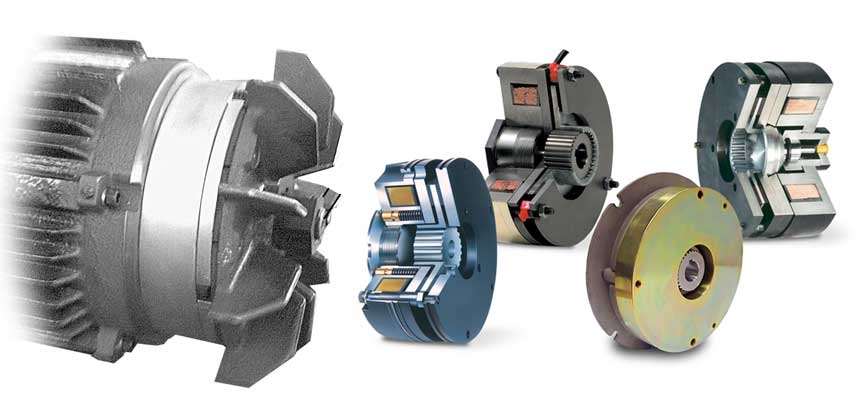

Основные компоненты:

  1. Асинхронный трёхфазный двигатель (статор, ротор, подшипники, корпус).
  2. Электромагнитный тормоз (катушка, якорь, пружины, тормозной диск с фрикционными накладками).
  3. Клеммная коробка для подключения питания и управления тормозом.
  4. Датчик положения (в продвинутых моделях для обратной связи).
  5. Система охлаждения (вентилятор или жидкостное охлаждение для мощных моделей).

Принцип работы:

  • В рабочем режиме: при подаче питания на двигатель одновременно подаётся напряжение на катушку тормоза. Электромагнитное поле притягивает якорь, сжимая пружины и освобождая тормозной диск. Вал свободно вращается.
  • При остановке: питание отключается, электромагнитное поле исчезает. Пружины разжимаются и прижимают тормозной диск к корпусу. Вал мгновенно останавливается и фиксируется в заданной позиции.

Ключевые характеристики двигателя для станка

При выборе ориентируются на:

  • Мощность (0,25–30 кВт) — зависит от типа станка и нагрузки. Для фрезерного станка 3–5 кВт, для токарного 2–7 кВт.
  • Скорость вращения (750–3000 об/мин) — влияет на производительность обработки.
  • Напряжение питания (220 В или 380 В, 50 Гц).
  • Тормозной момент (в Н⋅м) — должен превышать инерцию нагрузки на 20–30%. Рассчитывается по формуле:

Mторм​=J⋅ε+Mнагр​,

где:

  • Mторм​ — тормозной момент (Н⋅м);
  • J — момент инерции нагрузки (кг⋅м2);
  • ε — требуемое угловое замедление (рад/с2);
  • Mнагр​ — момент сопротивления нагрузки (Н⋅м).
  • Время срабатывания (0,02–0,1 с) — чем меньше, тем выше точность позиционирования.
  • Степень защиты (IP54, IP55 — защита от металлической стружки, масла, СОЖ).
  • Точность позиционирования (до 0,01 мм в сервосистемах).
  • Режим работы (S1 — продолжительный; S3 — повторно‑кратковременный с частыми пусками/остановками).
  • Ресурс тормоза (количество циклов срабатывания до замены накладок — 1–10 млн циклов).
  • Температурный диапазон (стандартно −20∘C…+40∘C, возможны спецверсии).
  • Виброустойчивость — важна для станков с ударными нагрузками.

Виды тормозов для станков

  1. По принципу действия:
    • с пружинным замыканием (fail‑safe, срабатывают при отключении питания);
    • с электромагнитным замыканием (требуют постоянного питания для удержания).
  2. По типу питания катушки:
    • переменного тока (AC, подключаются к сети 380 В);
    • постоянного тока (DC, 24 В — плавное срабатывание, меньше искрения).
  3. По конструкции:
    • однодисковые (для малых и средних нагрузок);
    • двухдисковые (повышенный тормозной момент);
    • многодисковые (для тяжёлых режимов).
  4. По дополнительным функциям:
    • ручное растормаживание (для настройки станка);
    • датчик износа накладок;
    • принудительное охлаждение;
    • взрывозащищённое исполнение.

Популярные серии двигателей для станков

Отечественные:

  • АИР с тормозом (АИР90L4Е, АИР100S4Е) — мощность 2,2–4 кВт, тормозной момент 25–45 Н⋅м.
  • 5АИ с тормозом — повышенная надёжность, ресурс до 5 млн срабатываний.
  • АДЧР с тормозом — частотно‑регулируемые модели для ЧПУ.

Импортные:

  • Siemens 1LA7 Brake Motor — IP55, ручное растормаживание, температурный диапазон −30∘C…+50∘C.
  • ABB M3BP — высокая точность позиционирования, совместимость с ЧПУ.
  • Mitsubishi Electric HA — энергоэффективность, ресурс 3–5 млн циклов.
  • Lenze MD — компактные размеры, высокая динамика.
  • Bosch Rexroth — серводвигатели с интегрированным тормозом для прецизионных станков.

Как выбрать двигатель для станка? Пошаговый алгоритм

  1. Определите тип станка (токарный, фрезерный, шлифовальный и т. д.).
  2. Рассчитайте требуемую мощность по формуле:

P=ηF⋅v​,

где:

  • P — мощность (кВт);
  • F — усилие резания (Н);
  • v — скорость подачи (м/с);
  • η — КПД передачи (обычно 0,8–0,9).
  1. Подберите тормозной момент с запасом 20–30% от расчётного.
  2. Уточните напряжение питания (стандарт 380 В, 50 Гц или 220 В для малых станков).
  3. Выберите тип тормоза (пружинный DC — оптимальный вариант для ЧПУ, AC — для простых станков).
  4. Проверьте степень защиты (минимум IP54 для цеховых условий).
  5. Убедитесь в совместимости креплений (лапы, фланец, комбинированный монтаж).
  6. Оцените ресурс (для интенсивного использования — не менее 3 млн циклов срабатывания).
  7. Рассмотрите опции:
    • ручное растормаживание (для наладки);
    • датчик положения (для ЧПУ);
    • принудительное охлаждение (для тяжёлых режимов);
    • виброзащита (для ударных нагрузок).

Монтаж и подключение

При установке:

  • надёжно закрепите двигатель на станине станка;
  • обеспечьте заземление корпуса (кабель сечением не менее 2,5 мм2);
  • подключите тормозную катушку через отдельный пускатель или реле времени (чтобы избежать перегрева);
  • настройте зазор тормоза (0,1–0,3 мм — согласно инструкции);
  • проверьте соосность вала двигателя и шпинделя/редуктора.

Схема подключения:

  1. Питание двигателя — напрямую от сети или через частотный преобразователь.
  2. Питание тормоза — через контактор (AC) или выпрямитель (DC).
  3. Цепь безопасности — аварийная кнопка «Стоп» должна разрывать питание тормоза.

Эксплуатация и обслуживание

Ежедневно:

  • визуальный осмотр на наличие повреждений;
  • проверка крепления двигателя и заземления;
  • контроль отсутствия посторонних шумов и вибрации.

Еженедельно:

  • очистка тормоза от стружки, масла и СОЖ;
  • проверка зазора между диском и корпусом;
