Электродвигатель с тормозом для складского оборудования

Складское оборудование — от конвейеров и штабелёров до автоматизированных систем хранения — требует высокой точности позиционирования, быстрой остановки и надёжной фиксации грузов. Электродвигатель с электромагнитным тормозом становится ключевым элементом, обеспечивающим бесперебойную и безопасную работу. Разберём особенности таких двигателей, критерии выбора и правила эксплуатации.

Зачем складскому оборудованию двигатель с тормозом?

Обычные асинхронные двигатели после отключения питания продолжают вращаться по инерции. Для складской техники это чревато:

неконтролируемым движением груза;
повреждением товаров или оборудования;
нарушением синхронизации работы линий;
риском травмирования персонала;
снижением производительности из‑за длительных остановок.

Двигатель с тормозом решает эти проблемы, обеспечивая:

мгновенную остановку механизма при отключении питания;
надёжную фиксацию груза в заданной позиции;
аварийное торможение при сбоях в сети или перегрузке;
точное позиционирование паллет, контейнеров, тележек;
безопасность персонала и сохранность товаров;
повышение производительности за счёт сокращения времени цикла.

Электродвигатели с электромагнитным тормозом купить Минск

Где применяется?

Двигатели с тормозом используются в:

конвейерных линиях (ленточных, роликовых, цепных) — для синхронизации участков и аварийной остановки;
штабелёрах и погрузчиках — для точного позиционирования на стеллажах;
автоматизированных системах хранения (AS/RS) — для точного перемещения ячеек;
элеваторах и подъёмниках — для фиксации груза на высоте;
сортировочных линиях — для остановки и перенаправления товаров;
тележках и тягачах — для контроля скорости и остановки;
роботизированных системах — для точного управления манипуляторами.

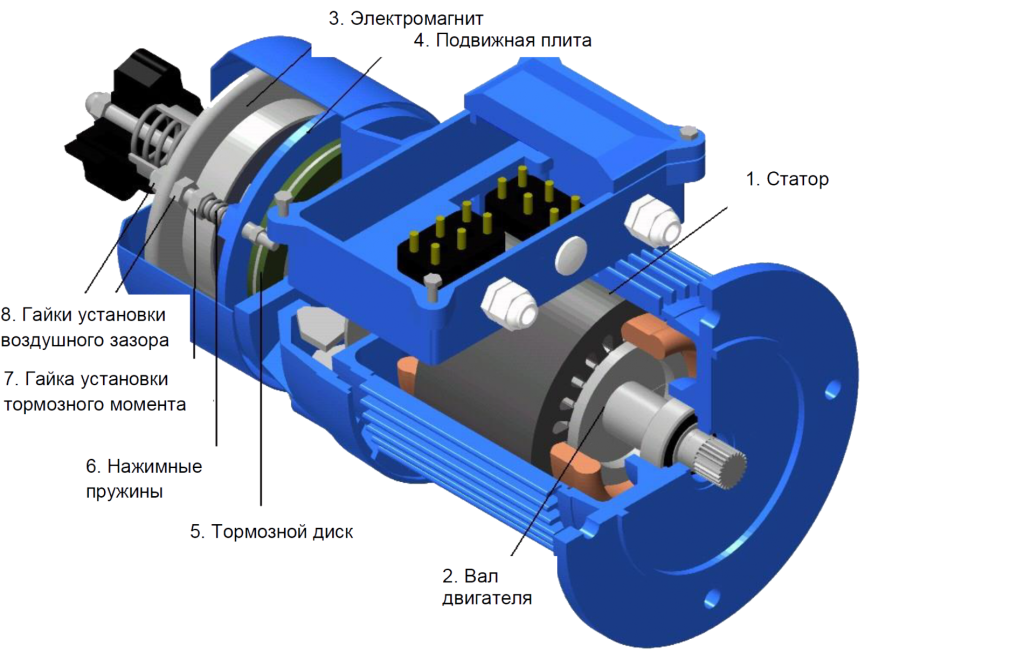

Устройство и принцип работы

Основные компоненты:

Асинхронный трёхфазный двигатель (статор, ротор, подшипники, корпус).
Электромагнитный тормоз (катушка, якорь, пружины, тормозной диск с фрикционными накладками).
Клеммная коробка для подключения питания и управления тормозом.
Редуктор (понижает обороты, увеличивает крутящий момент).
Система охлаждения (вентилятор для мощных моделей).
Датчик положения (в продвинутых моделях для обратной связи).

Принцип работы:

В рабочем режиме: при подаче питания ток поступает на обмотку двигателя и катушку тормоза. Электромагнитное поле притягивает якорь, сжимая пружины и освобождая тормозной диск. Вал вращается, приводя в движение механизм.
При остановке: питание отключается, электромагнитное поле исчезает. Пружины разжимаются и прижимают тормозной диск к корпусу. Вал мгновенно останавливается и фиксируется в заданной позиции.

Ключевые характеристики двигателя для складского оборудования

При выборе ориентируются на:

Мощность (0,18–15 кВт) — зависит от типа оборудования. Для конвейера — 0,5–2 кВт, для штабелёра — 2–5 кВт.
Скорость вращения (600–1500 об/мин) — влияет на скорость перемещения грузов.
Напряжение питания (220 В или 380 В, 50 Гц).
Тормозной момент (в Н⋅м) — должен превышать инерцию нагрузки на 20–30%. Рассчитывается по формуле:

Mторм=J⋅ε+Mнагр,

где:

Mторм — тормозной момент (Н⋅м);
J — момент инерции нагрузки (кг⋅м2);
ε — требуемое угловое замедление (рад/с2);
Mнагр — момент сопротивления нагрузки (Н⋅м).
Время срабатывания (0,05–0,2 с) — чем меньше, тем выше точность позиционирования.
Степень защиты (IP54, IP55 — защита от пыли, влаги, масла).
Режим работы (S3 — повторно‑кратковременный с частыми пусками/остановками).
Ресурс тормоза (количество циклов срабатывания до замены накладок — 1–5 млн циклов).
Температурный диапазон (стандартно −20∘C…+40∘C, возможны спецверсии).
Виброустойчивость — важна для оборудования с ударными нагрузками.
Уровень шума (не более 70 дБ для работы в закрытых складах).

Виды тормозов для складского оборудования

По принципу действия:
- с пружинным замыканием (fail‑safe, срабатывают при отключении питания);
- с электромагнитным замыканием (требуют постоянного питания для удержания).
По типу питания катушки:
- переменного тока (AC, подключаются к сети 380 В);
- постоянного тока (DC, 24 В — плавное срабатывание, меньше искрения).
По конструкции:
- однодисковые (для малых и средних нагрузок);
- двухдисковые (повышенный тормозной момент);
- многодисковые (для тяжёлых режимов).
По дополнительным функциям:
- ручное растормаживание (для настройки оборудования);
- датчик износа накладок;
- принудительное охлаждение;
- взрывозащищённое исполнение (для складов ГСМ, химикатов).

Как выбрать двигатель для складского оборудования? Пошаговый алгоритм

Определите тип оборудования (конвейер, штабелер, AS/RS и т. д.).
Рассчитайте требуемую мощность по формуле:

P=ηF⋅v,

где:

P — мощность (кВт);
F — усилие перемещения (Н, F=m⋅g, где m — масса груза, g=9,81 м/с2);
v — скорость перемещения (м/с);
η — КПД редуктора (обычно 0,8–0,9).

Подберите тормозной момент с запасом 20–30% от расчётного.
Уточните напряжение питания (стандарт 380 В, 50 Гц или 220 В для малых механизмов).
Выберите тип тормоза (пружинный DC — оптимальный вариант для точного позиционирования, AC — для простых конвейеров).
Проверьте степень защиты (минимум IP54 для пыльных складов, IP65 для влажных зон).
Убедитесь в совместимости креплений (лапы, фланец, комбинированный монтаж).
Оцените ресурс (для интенсивного использования — не менее 3 млн циклов срабатывания).
Рассмотрите опции:
- ручное растормаживание (для наладки);
- датчик положения (для автоматизированных систем);
- принудительное охлаждение (для круглосуточной работы);
- виброзащита (для ударных нагрузок).

Монтаж и подключение

При установке:

надёжно закрепите двигатель на раме оборудования;
обеспечьте заземление корпуса (кабель сечением не менее 2,5 мм2);
подключите тормозную катушку через отдельный пускатель или реле времени (чтобы избежать перегрева);
настройте зазор
