Совместимость электродвигателя с тормозом и частотного преобразователя

В современных промышленных системах автоматизированного управления всё чаще встречаются комбинации: электродвигатель с электромагнитным тормозом + частотный преобразователь (ПЧ). Разберём, насколько такое сочетание технически обосновано и какие подводные камни следует учитывать. Электродвигатель с тормозом и частотный преобразователь

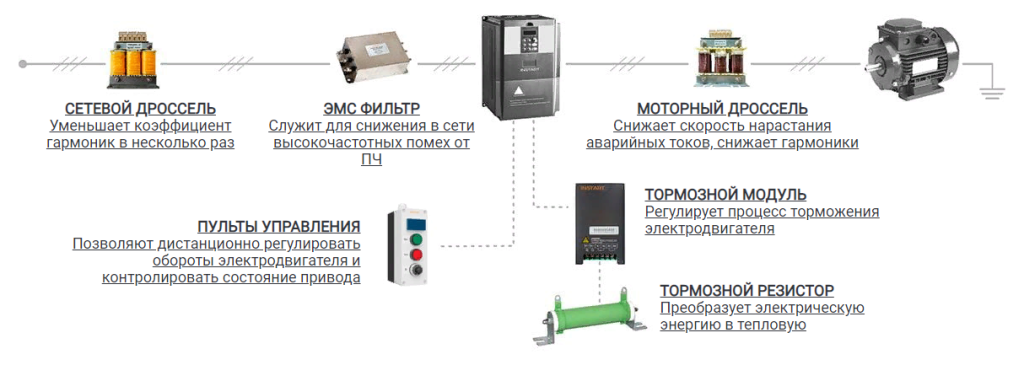

Базовые принципы работы компонентов

Электродвигатель с тормозом — это агрегат, в котором на валу установлен электромагнитный тормоз, срабатывающий при отключении питания. Его задача — мгновенно фиксировать вал в заданном положении.

Частотный преобразователь регулирует скорость вращения двигателя путём изменения частоты и напряжения питающего тока.

Электродвигатели с электромагнитным тормозом купить Минск

Ключевые точки совместимости

1. Влияние ПЧ на систему охлаждения двигателя

При работе с ПЧ возникают специфические тепловые режимы:

  • Низкие частоты вращения (f<20 Гц). Штатный вентилятор двигателя (обычно насаженный на вал) снижает производительность пропорционально скорости. Это ведёт к:
    • локальному перегреву обмоток;
    • ускоренному старению изоляции;
    • риску теплового пробоя.
  • Высокочастотные гармоники. ПЧ генерирует паразитные гармоники, вызывающие дополнительные потери в стали и обмотках (Pдоп​≈k⋅f1,5), что усиливает нагрев.

Решения:

  • принудительная вентиляция от внешнего вентилятора;
  • выбор двигателя с запасом по мощности (1,2–1,5 от номинальной);
  • настройка ПЧ на «вентиляционный профиль» (поддержание минимального потока воздуха).

2. Синхронизация времени срабатывания тормоза

Критичный параметр — задержка между командой на остановку и фактической фиксацией вала. Проблемы возникают из‑за:

  • Времени торможения ПЧ. Преобразователь может плавно снижать скорость до 0 об/мин$ (до 5–10 с), тогда как тормоз рассчитан на мгновенную блокировку.
  • Задержки срабатывания электромагнита. Типичное время активации тормоза — 0,1–0,3 с. Если ПЧ отключает питание раньше, вал может прокрутить.
  • Динамического момента. При резком торможении ПЧ создаёт ударный момент, перегружающий тормоз.

Оптимальные настройки:

  1. Задать в ПЧ режим «торможение постоянным током» с регулировкой времени (tторм​=0,5–2 с).
  2. Настроить задержку отключения питания тормоза (tзадерж​≈0,2 с) после остановки вала.
  3. Использовать реле контроля скорости для точной синхронизации.

3. Электрические помехи и защита

Тормозные катушки создают индуктивные выбросы напряжения, которые могут:

  • нарушать работу электроники ПЧ;
  • вызывать ложные срабатывания защит.

Меры защиты:

  • установка RC‑цепей параллельно катушкам тормоза;
  • применение ферритовых фильтров на силовых линиях;
  • разделение цепей питания двигателя и тормоза через отдельные контакторы.

Практические рекомендации по интеграции

  1. Выбор ПЧ:
    • поддержка режима «управление тормозом» (встроенные реле);
    • наличие функции «удержание на нуле» (предотвращает проскальзывание);
    • запас по току 1,2–1,5×Iном​.
  2. Настройка параметров:
    • Частота минимального вращения: не ниже 10–15 Гц для обеспечения охлаждения;
    • Время торможения: согласовать с инерционностью нагрузки;
    • Напряжение удержания тормоза: 70–80 % от номинального (снижает нагрев катушки).
  3. Монтаж:
    • раздельные кабели для двигателя и тормоза (экранированные при длине > 5 м);
    • заземление корпуса ПЧ и двигателя отдельным контуром;
    • установка дросселя постоянного тока для сглаживания пульсаций.

Типичные ошибки и их последствия

  • «Мгновенное отключение питания». Приводит к ударным нагрузкам на тормоз и вал.
    Решение: использовать плавное торможение ПЧ.
  • Отсутствие принудительного охлаждения. Перегрев двигателя при работе на низких частотах.
    Решение: внешний вентилятор с независимым питанием.
  • Неправильная фазировка. Тормоз срабатывает при вращении вала.
    Решение: проверка порядка фаз и настроек реверса.

Комбинация «двигатель с тормозом + ПЧ» технически возможна и эффективна, но требует:

  • тщательного расчёта тепловых режимов;
  • точной настройки временных параметров торможения;
  • применения дополнительных элементов защиты.

При соблюдении этих условий система обеспечивает:

  • точное позиционирование;
  • энергосбережение за счёт регулирования скорости;
  • долгий срок службы компонентов.

Рекомендация: перед внедрением провести тестовый запуск на пониженной нагрузке с мониторингом температуры двигателя и времени срабатывания тормоза.
