Подбор, стандарты, совместимость электродвигателя с электромагнитным тормозом.

Электродвигатели с электромагнитным тормозом — важный элемент приводов в механизмах, требующих мгновенной остановки или фиксации положения (подъёмные краны, конвейеры, станки и др.). Правильный подбор посадочных размеров и фланцев критически важен для надёжной интеграции в приводную систему. Давайте узнаем какие посадочные размеры электродвигателей с электромагнитным тормозом существуют.

Основные посадочные размеры

Ключевые геометрические параметры, определяющие совместимость двигателя с редуктором/муфтой:

  • Диаметр вала (d) — основной размер, задающий сопряжение с полумуфтой или входным валом редуктора. Стандартные значения по ГОСТ 8588‑75 и DIN 748: 14, 16, 18, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 мм и т. д.
  • Длина посадочного конца вала (l) — определяет глубину посадки муфты/редуктора. Зависит от диаметра вала и стандарта (например, по ГОСТ 12080‑66).
  • Шпоночный паз — ширина (b) и глубина (t1​) по ГОСТ 23360‑78 или DIN 6885. Типовые соотношения: для d=20 мм → b=6 мм, t1​=3,5 мм.
  • Центровое отверстие (по ГОСТ 14034‑74) — для фиксации вала при обработке и монтаже.
  • Резьба на конце вала (если есть) — M8, M10, M12 и т. д. для крепления полумуфты.

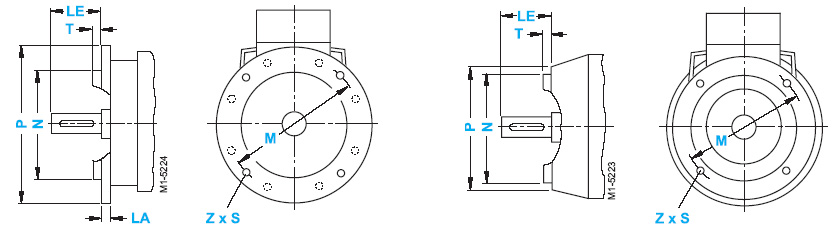

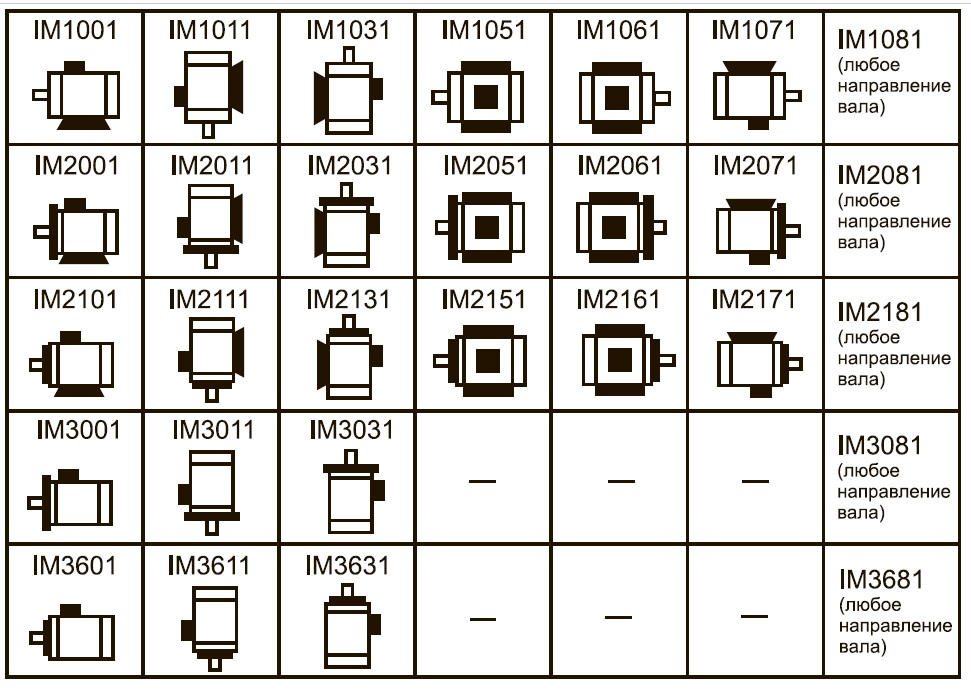

Типы фланцев и их стандарты

Фланцы обеспечивают жёсткое крепление двигателя к редуктору или раме. Основные типы:

  1. Большой фланец (B5, FF)
    • Круглый, с равномерно расположенными отверстиями.
    • Стандарт: IEC 60072‑1, DIN 42673.
    • Диаметры фланцев: 100, 115, 130, 165, 215, 265, 300 мм и др.
    • Количество отверстий: 4, 6, 8 (в зависимости от размера).
  2. Малый фланец (B14, FT)
    • Компактный, для маломощных двигателей.
    • Стандарт: IEC 60072‑1.
    • Типичные диаметры: 80, 90, 105 мм.
    • Отверстия: 3–$4.
  3. Комбинированный фланец (B5+лапы)
    • Сочетает фланец и опорные лапы для универсального монтажа.
    • Стандарты: ГОСТ Р МЭК 60034‑7‑2012, DIN 42677.
  4. Специальный фланец (по ТЗ заказчика)
    • Нестандартные отверстия, выступы, пазы.
    • Применяется в специализированных приводах.

Электродвигатели с электромагнитным тормозом купить Минск

Совместимость с редукторами и муфтами

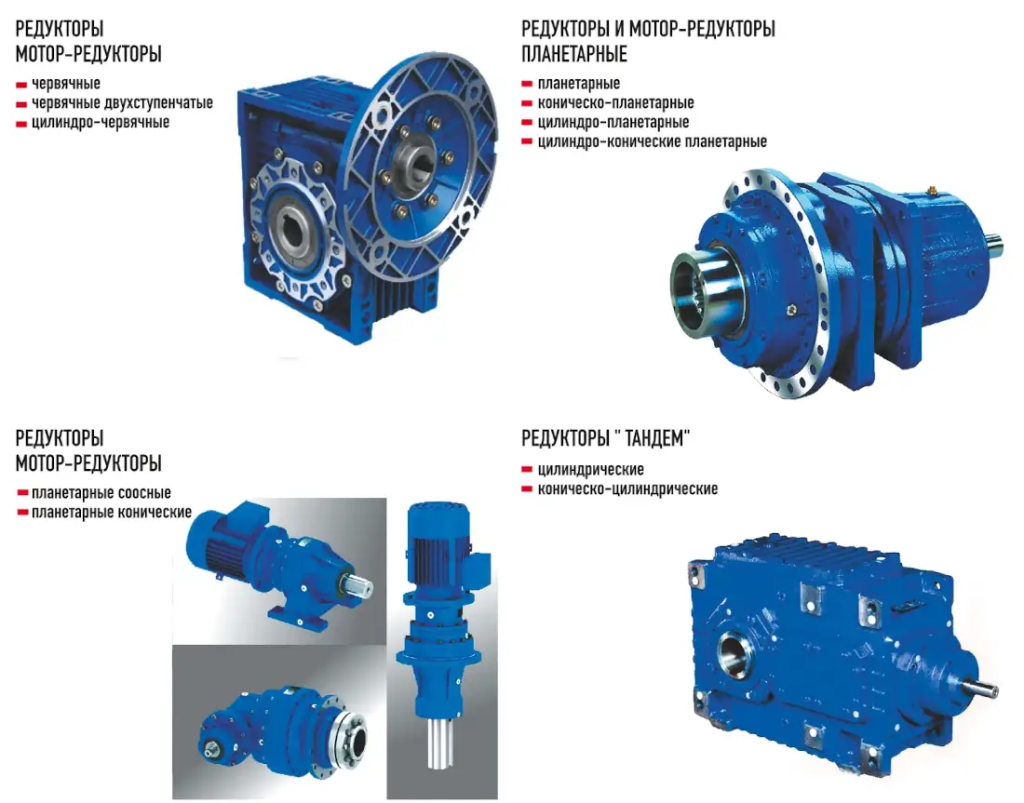

Редукторы

Основные стандарты сопряжения:

  • ГОСТ 20373‑94 — размеры входных валов и фланцев редукторов.
  • DIN 12200 — фланцевые соединения редукторов.
  • ISO 5210/5211 — фланцы для приводов арматуры (для специальных случаев).

Критерии совместимости:

  • Совпадение диаметра вала двигателя и входного вала редуктора.
  • Соответствие шпоночных пазов.
  • Совпадение межосевых расстояний фланцевых отверстий.
  • Выравнивание осей (допустимые перекосы — не более 0,1 мм на 100 мм длины).

Муфты

Типы муфт и их стандарты:

  1. Зубчатые муфты (ГОСТ 5006‑83, DIN 5462)
    • Компенсируют небольшие перекосы (1–2∘).
    • Требуют точной центровки.
  2. Упругие втулочно-пальцевые (МУВП, ГОСТ 21424‑93)
    • Гасят вибрации.
    • Диаметр посадки соответствует валу двигателя.
  3. Сильфонные муфты (DIN SP)
    • Высокая точность передачи момента.
    • Минимальные допуски на несоосность.
  4. Цепные муфты (ГОСТ 20742‑93)
    • Для больших крутящих моментов.
    • Допускают осевые смещения.

Важные параметры при подборе муфты:

  • Номинальный крутящий момент (Tном​).
  • Максимальные обороты (nmax​).
  • Допустимые перекосы и смещения.
  • Материал полумуфт (сталь, алюминий, композит).

Международные и российские стандарты

  1. ГОСТ
    • ГОСТ Р МЭК 60034‑7‑2012 — классификация монтажных исполнений.
    • ГОСТ 8588‑75 — валы электродвигателей.
    • ГОСТ 12080‑66 — концы валов.
    • ГОСТ 20373‑94 — редукторы (размеры фланцев).
  2. DIN/ISO
    • DIN 42673 — фланцы двигателей.
    • DIN 748 — валы.
    • ISO 7902 — редукторы.
    • IEC 60072‑1 — размеры двигателей.
  3. NEMA (США)
    • NEMA MG 1 — размеры валов и фланцев.
    • Отличается от DIN/ГОСТ (требуется переходник).

Практические рекомендации по подбору

  1. Сверяйте монтажные чертежи — у производителя двигателя и редуктора должны совпадать:
    • диаметры валов и отверстий;
    • расположение отверстий фланца;
    • глубина посадки.
  2. Учитывайте допуски — по ISO 286‑2 (IT7–IT9 для валов).
  3. Проверяйте момент инерции — маховик тормоза не должен превышать допустимый для редуктора.
  4. Используйте переходные фланцы — если стандарты не совпадают (например, DIN → ГОСТ).
  5. Контролируйте центровку — применение лазерных систем (например, Fixturlaser).
  6. Учитывайте температурный режим — расширение металлов при нагреве.

Типичные ошибки при монтаже

  • Несовпадение шпоночных пазов (ведёт к заклиниванию).
  • Перетяжка фланцевых болтов (деформация корпуса).
  • Отсутствие зазора между валом и муфтой (заклинивание при нагреве).
  • Использование неподходящих смазок для шпонок.

Для корректной интеграции электродвигателя с электромагнитным тормозом необходимо:

  1. Точно определить посадочные размеры вала и фланца.
  2. Убедиться в совместимости стандартов (ГОСТ/DIN/ISO).
  3. Подобрать муфту или редуктор с учётом крутящего момента и допусков.
  4. Выполнить точную центровку при монтаже.

При сомнениях рекомендуется обращаться к техническим специалистам производителей или использовать сертифицированные переходные элементы.
