Предохранители Siemens 3NA: надёжная защита электроустановок
В современных электроустановках критически важна защита от коротких замыканий и перегрузок. Одним из проверенных решений являются предохранители серии Siemens 3NA — устройства, сочетающие высокую отключающую способность, точность срабатывания и долгий срок службы. Разберёмся, почему они востребованы в промышленности и энергетике.
Автоматизация системы управления датчики реле термостаты
Что такое предохранители Siemens 3NA?
Предохранители Siemens 3NA — это низковольтные плавкие вставки цилиндрического типа (форма NH), предназначенные для защиты силовых цепей, электродвигателей, трансформаторов и другого оборудования. Они работают в сетях до 690 В переменного тока и обеспечивают быстрое отключение цепи при аварийных режимах.
Принцип действия прост: при превышении тока плавкий элемент внутри предохранителя плавится, разрывая цепь и предотвращая повреждение оборудования и кабелей.
Основные задачи предохранителей 3NA
- защита от коротких замыканий (мгновенное отключение при токах КЗ);
- защита от перегрузок (срабатывание с выдержкой времени при умеренном превышении тока);
- локализация дуги и исключение возгорания (благодаря наполнителю — кварцевому песку);
- обеспечение селективности защиты (координация с другими устройствами в цепи).
Линейка предохранителей Siemens 3NA и их отличия
Серия включает несколько типоразмеров, каждый из которых рассчитан на определённый диапазон токов и мощностей:
- 3NA3 (NH00, NH000):
- номинальный ток: 2–160 А;
- применение: защита цепей управления, небольших двигателей, осветительных сетей;
- компактность: подходят для щитов с ограниченным пространством.
- 3NA4 (NH1, NH2):
- номинальный ток: 40–250 А;
- применение: защита средних двигателей, распределительных щитов, трансформаторов;
- баланс между габаритами и отключающей способностью.
- 3NA6 (NH3, NH4):
- номинальный ток: 160–630 А;
- применение: мощные двигатели, главные распределительные щиты, промышленные установки;
- высокая отключающая способность (до 120 кА).
- 3NA8 (специальные исполнения):
- быстродействующие (для полупроводников);
- с индикацией срабатывания;
- для специфических условий (вибрация, высокая температура).
Реле контроля SIRIUS — мониторинг и защита установок
Ключевые технические характеристики
- Номинальное напряжение: до 690 В AC (50/60 Гц).
- Отключающая способность: до 120 кА (в зависимости от типоразмера).
- Время-токовые характеристики:
- быстрое срабатывание при КЗ (миллисекунды);
- задержка при перегрузках (секунды–минуты) для исключения ложных срабатываний.
- Наполнитель: кварцевый песок — гасит дугу и предотвращает возгорание.
- Корпус: керамический — высокая термостойкость и механическая прочность.
- Монтаж: на держатели NH-типа (винтовое или пружинное крепление).
- Степень защиты: IP20 (стандартно), IP40 (с защитными кожухами).
- Температурный диапазон: −40 °C до +70 °C.
- Срок службы: 10+ лет при соблюдении условий эксплуатации.
Преимущества предохранителей Siemens 3NA
- Высокая отключающая способность — надёжно разрывают цепи даже при экстремальных токах КЗ.
- Селективность — позволяют настроить каскадную защиту: ближайший к нагрузке предохранитель срабатывает первым, оставляя остальную сеть под напряжением.
- Стабильность характеристик — не зависят от температуры окружающей среды и старения (в отличие от автоматических выключателей).
- Простота замены — после срабатывания достаточно установить новую плавкую вставку.
- Безопасность — керамический корпус и кварцевый наполнитель исключают выброс пламени и дыма.
- Экономичность — низкая стоимость по сравнению с электронными защитными устройствами.
- Универсальность — совместимость с держателями и аксессуарами других производителей (при соблюдении стандартов NH).
Сферы применения
- Промышленность: защита двигателей насосов, компрессоров, конвейеров, станков.
- Энергетика: распределительные щиты, трансформаторные подстанции, генераторы.
- Инфраструктура: системы освещения, вентиляции, отопления в зданиях.
- Транспорт: электрооборудование трамваев, метро, ж/д транспорта.
- Телекоммуникации: питание серверных, базовых станций.
- Строительство: временные электросети, сварочные установки.
Пример внедрения
На металлургическом комбинате предохранители 3NA6 установили для защиты линии питания прокатного стана (400 кВт, 400 В). До модернизации использовались автоматические выключатели, которые часто выходили из строя из‑за токов КЗ при пусках двигателя. После замены на предохранители:
- время восстановления после аварии сократилось с 2 часов до 15 минут (замена вставки вместо ремонта выключателя);
- количество ложных отключений снизилось на 80 % благодаря точной время-токовой характеристике;
- затраты на обслуживание снизились на 30 % за счёт долговечности керамических корпусов.
Как выбрать предохранитель Siemens 3NA?
При подборе модели учитывайте:
- Номинальный ток цепи — выбирайте вставку с ближайшим большим значением (например, для двигателя 90 А — 100 А).
- Напряжение сети — убедитесь, что оно не превышает 690 В.
- Тип нагрузки:
- двигатели — нужны вставки с задержкой срабатывания (gG/gL);
- полупроводники — быстродействующие (aR).
- Отключающую способность — должна быть выше расчётного тока КЗ в точке установки.
- Типоразмер NH — зависит от габаритов щита и удобства обслуживания.
- Условия среды — для пыльных или влажных помещений используйте кожухи IP40.
- Селективность — проверьте согласование с вышестоящей защитой (например, предохранителями большего номинала или автоматическими выключателями).
Правила монтажа и эксплуатации
- устанавливайте предохранители только на сертифицированные держатели NH;
- затягивайте контактные винты с моментом, указанным в документации (обычно 2–3 Н·м);
- проверяйте контактное сопротивление — оно не должно превышать 0,5 мОм;
- не используйте вставки с повреждённым корпусом или следами перегрева;
- заменяйте все три предохранителя в трёхфазной цепи одновременно (даже если сработал один);
- проводите визуальный осмотр раз в 6 месяцев (трещины, коррозия, перегрев).
Предохранители Siemens 3NA — это надёжное и экономичное решение для защиты электрооборудования в самых разных условиях. Благодаря широкому модельному ряду, высокой отключающей способности и простоте обслуживания они остаются востребованными в промышленности, энергетике и инфраструктурных проектах. Правильный подбор и монтаж предохранителей не только предотвращают аварии, но и сокращают затраты на ремонт и простои.
Подробное описание моделей серии предохранителей Siemens 3NA
Разберу каждую модель серии Siemens 3NA детально — с техническими параметрами, особенностями конструкции, сферами применения и нюансами подбора.

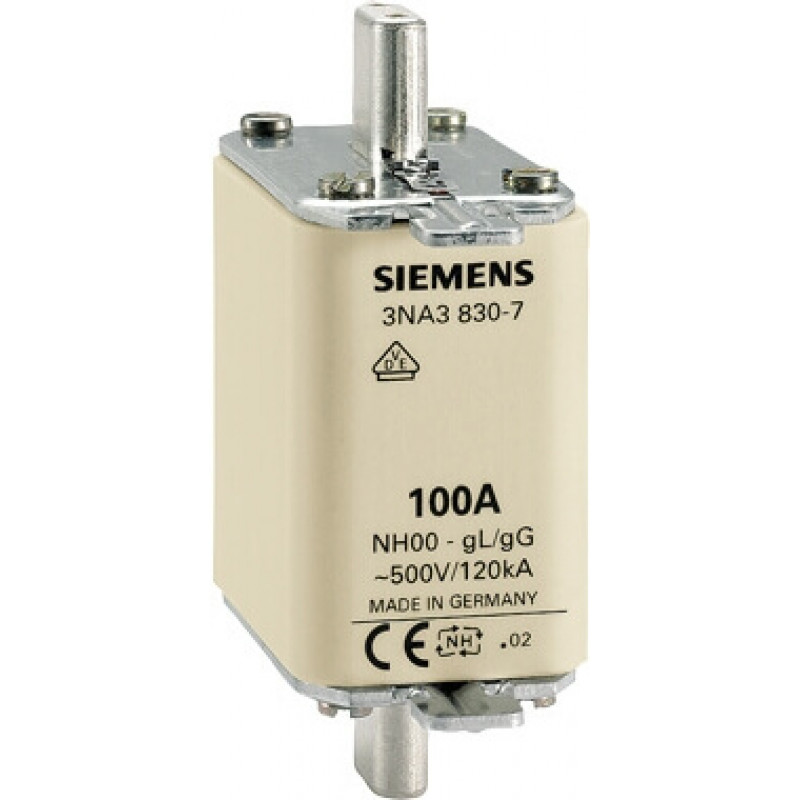

1. Серия 3NA3 (типоразмеры NH00, NH000)
Назначение: защита маломощных цепей и оборудования.
Основные характеристики:
- номинальный ток: 2–160 А;
- номинальное напряжение: до 690 В AC;
- отключающая способность: до 100 кА (в зависимости от модели);
- время срабатывания: быстрое при КЗ (мс), задержка при перегрузках (с);
- типоразмеры: NH00 (меньший), NH000 (ещё компактнее);
- материал корпуса: керамика;
- наполнитель: кварцевый песок.
Конструктивные особенности:
- компактный корпус — экономия места в щитах;
- прозрачные крышки на некоторых моделях — визуальная индикация срабатывания;
- возможность установки дополнительных аксессуаров: индикаторов срабатывания, сигнальных контактов.
Сферы применения:
- цепи управления и автоматики;
- защита небольших электродвигателей (до 15 кВт);
- осветительные сети;
- вторичные цепи трансформаторов;
- офисное и бытовое электрооборудование.
Нюансы подбора:
- для двигателей выбирайте тип gG (защита от перегрузок и КЗ);
- для цепей с пусковыми бросками тока — с задержкой срабатывания;
- убедитесь, что отключающая способность выше расчётного тока КЗ в точке установки.
2. Серия 3NA4 (типоразмеры NH1, NH2)
Назначение: защита средних нагрузок в промышленных и коммерческих установках.
Основные характеристики:
- номинальный ток: 40–250 А;
- номинальное напряжение: до 690 В AC;
- отключающая способность: до 120 кА;
- время-токовые характеристики: селективные (координация с вышестоящей защитой);
- типоразмеры: NH1 (меньший), NH2 (больший);
- монтаж: на держатели NH с винтовым или пружинным зажимом.
Конструктивные особенности:
- усиленный керамический корпус — устойчивость к вибрациям;
- улучшенный теплоотвод — работа при высоких температурах;
- совместимость с аксессуарами Siemens и других производителей (стандарт NH);
- варианты с индикацией срабатывания.
Сферы применения:
- промышленные электродвигатели (15–75 кВт);
- распределительные щиты среднего уровня;
- трансформаторы малой и средней мощности;
- компрессоры, насосы, вентиляторы;
- системы вентиляции и кондиционирования.
Нюансы подбора:
- для двигателей с частыми пусками — модели с повышенной перегрузочной способностью;
- при работе в пыльных помещениях — используйте защитные кожухи IP40;
- проверяйте селективность с вышестоящими предохранителями или автоматическими выключателями.

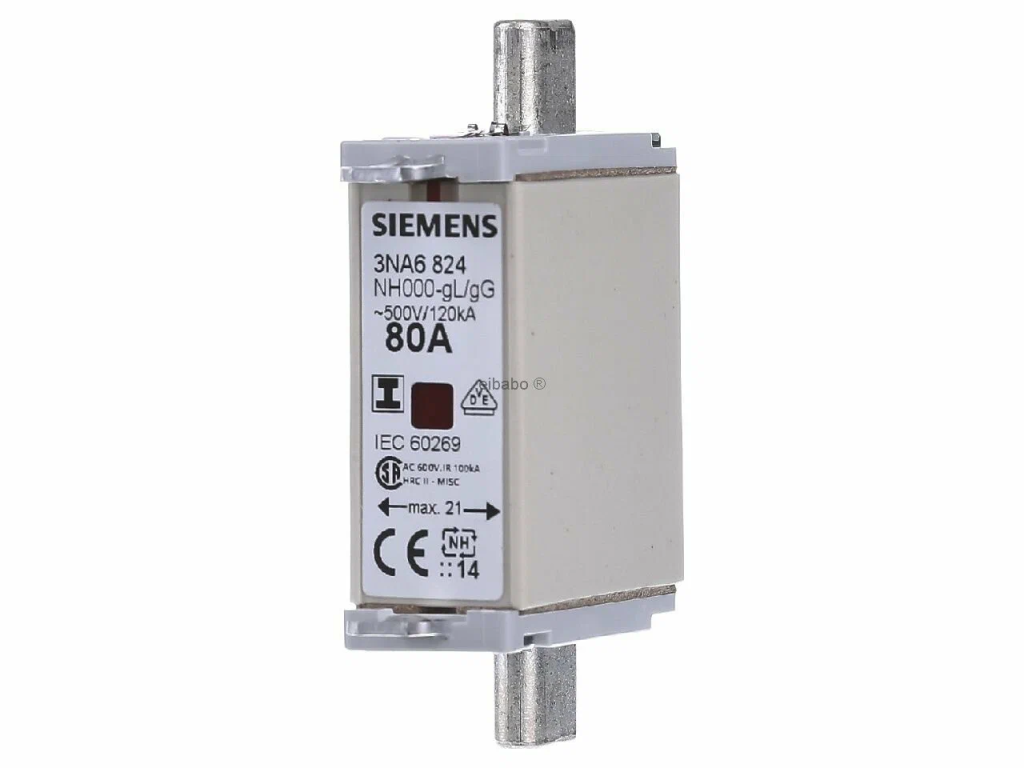

3. Серия 3NA6 (типоразмеры NH3, NH4)
Назначение: защита мощных промышленных нагрузок и главных распределительных устройств.
Основные характеристики:
- номинальный ток: 160–630 А;
- номинальное напряжение: до 690 В AC;
- отключающая способность: до 120 кА;
- время-токовые характеристики: высокоселективные;
- типоразмеры: NH3 (меньший), NH4 (больший, для токов свыше 400 А);
- монтаж: на мощные держатели NH с усиленным креплением.
Конструктивные особенности:
- массивный керамический корпус — высокая механическая прочность;
- увеличенный объём кварцевого наполнителя — эффективное гашение дуги;
- усиленные контакты — снижение переходного сопротивления;
- возможность интеграции в автоматизированные системы (сигнальные контакты);
- исполнение для тяжёлых условий (вибрация, высокая влажность).
Сферы применения:
- мощные электродвигатели (75–400 кВт);
- главные распределительные щиты предприятий;
- трансформаторные подстанции;
- прокатные станы, дробилки, мельницы;
- крупные насосные станции;
- системы бесперебойного питания (ИБП).
Нюансы подбора:
- для мощных двигателей — модели с задержкой срабатывания (gG);
- при высоких токах КЗ — проверяйте отключающую способность (не менее 100 кА);
- в трёхфазных сетях — устанавливайте все три предохранителя одновременно (даже если сработал один);
- используйте держатели с температурной компенсацией при колебаниях нагрузки.
4. Серия 3NA8 (специальные исполнения)
Назначение: решение нестандартных задач защиты, где стандартные предохранители не подходят.
Основные подтипы и их характеристики:
а) Быстродействующие предохранители (aR)
- номинальный ток: 10–400 А;
- назначение: защита полупроводниковых устройств (частотные преобразователи, выпрямители);
- особенность: сверхбыстрое срабатывание (микросекунды) для предотвращения повреждения диодов и тиристоров.

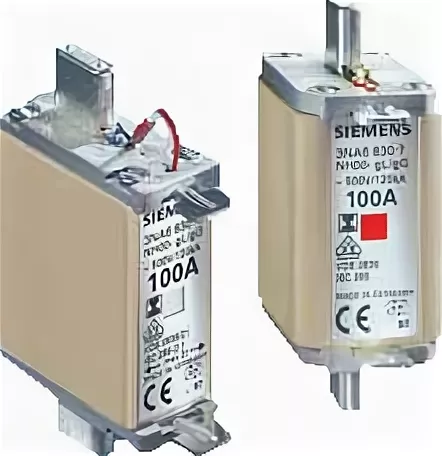

б) С индикацией срабатывания
- номинальный ток: 2–630 А (в зависимости от типоразмера);
- особенность: встроенный индикатор (флажок или окно) показывает, какой предохранитель сработал;
- применение: сложные щиты с множеством отходящих линий.
в) Для тяжёлых условий
- виброустойчивое исполнение — для транспорта, горнодобывающей промышленности;
- коррозионностойкое покрытие — для морских и химических объектов;
- расширенный температурный диапазон: −60 °C до +85 °C.
г) С дополнительными контактами
- сигнальные контакты — передают сигнал о срабатывании в систему управления;
- вспомогательные контакты — для дистанционного мониторинга.
д) Энергоэффективные модели
- сниженные потери мощности (на 15–20 % ниже стандартных);
- применение: объекты с круглосуточной работой, где важна экономия электроэнергии.
Сферы применения:
- частотно‑регулируемые приводы (ЧРП);
- системы возбуждения генераторов;
- тяговое оборудование (метро, трамваи, ж/д транспорт);
- нефтехимия и нефтепереработка;
- морские платформы и суда;
- дата‑центры (защита ИБП и серверных стоек).
Нюансы подбора:
- для полупроводников — только быстродействующие (aR) с соответствующим I²t;
- для дистанционного контроля — модели с контактами сигнализации;
- в агрессивных средах — коррозионностойкие исполнения;
- при вибрации — специальные виброустойчивые держатели.
Общие рекомендации по монтажу и эксплуатации для всех серий
- Монтаж:
- используйте только сертифицированные держатели NH;
- затягивайте винты с моментом 2–3 Н·м (проверяйте динамометрическим ключом);
- обеспечьте надёжный контакт — сопротивление не должно превышать 0,5 мОм.
- Обслуживание:
- визуальный осмотр раз в 6 месяцев (трещины, перегрев, коррозия);
- проверка контактных соединений раз в год;
- замена всех трёх предохранителей в трёхфазной цепи при срабатывании одного.
- Замена:
- отключайте питание перед заменой;
- используйте вставки того же номинала и типа;
- не применяйте самодельные «жучки» или вставки с неподходящими параметрами.
- Селективность:
- согласовывайте время‑токовые характеристики с вышестоящей защитой;
- используйте таблицы селективности Siemens для подбора пар предохранителей.
