Анализ проблемы и решения. Актуальность вопроса
В современных промышленных системах всё чаще применяются электродвигатели с электромагнитным тормозом, работающие в режимах с пониженной частотой вращения. При этом возникает критическая проблема: штатный вентилятор, установленный на валу, теряет эффективность охлаждения. На низких оборотах (n<0,5nном) интенсивность воздушного потока падает пропорционально скорости, что ведёт к перегреву двигателя и сокращению срока службы.
Физические причины перегрева
При снижении частоты вращения:
- Уменьшается производительность самовентиляции — объём прокачиваемого воздуха Q пропорционален скорости:Q∼n
- Растёт тепловыделение из‑за увеличения скольжения и потерь в обмотках.
- Ухудшается теплоотдача из‑за снижения скорости обдува рёбер корпуса.
В результате температура активных частей (обмоток, подшипников, тормоза) может превысить допустимые пределы (θдоп≈155∘C для класса F).
Когда принудительный обдув обязателен
Дополнительная вентиляция требуется в следующих случаях:
- Работа на частотах ниже 30−50% от номинальной более 10−15 минут.
- Циклические режимы с частыми пусками/торможениями (нагрев тормоза).
- Эксплуатация в помещениях с температурой выше +30∘C.
- Наличие дополнительных тепловых нагрузок (например, от преобразователя частоты).
Электродвигатели с электромагнитным тормозом купить Минск
Варианты принудительного охлаждения

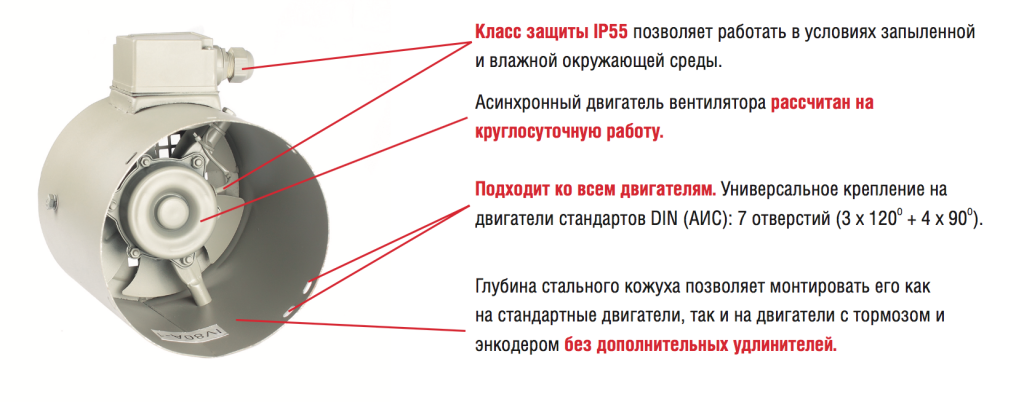

- Внешний вентилятор с независимым приводом
- Монтируется на корпусе двигателя.
- Работает постоянно или включается по датчику температуры.
- Производительность: 1,5−2Qном, где Qном — номинальный расход штатного вентилятора.
- Система воздушного охлаждения с воздуховодами
- Направляет поток на критические зоны (тормоз, лобовые части обмоток).
- Эффективна при плотной компоновке оборудования.
- Комбинированная система
- Штатный вентилятор + дополнительный обдув при n<0,4nном.
- Управляется реле частоты или термодатчиком.
Расчёт необходимой производительности
Для подбора вентилятора используйте формулу:
Qдоп=ρ⋅cp⋅ΔTPпот,
где:
- Pпот — потери мощности двигателя при низкой частоте (Вт),
- ρ — плотность воздуха (1,2 кг/м3),
- cp — удельная теплоёмкость воздуха (1005 Дж/(кг⋅К)),
- ΔT — допустимый перегрев (15−20∘C).
Пример: для двигателя Pном=5,5 кВт с потерями Pпот=800 Вт при ΔT=15∘C:
Qдоп≈1,2⋅1005⋅15800≈0,044 м3/с(160 м3/ч).
Практические рекомендации
- Мониторинг температуры
Установите датчики на корпусе двигателя и тормозе. Критический порог: θ>130∘C. - Выбор вентилятора
- Напряжение: 220/380 В.
- Степень защиты: IP55.
- Уровень шума: <70 дБ.
- Схема управления
- Включение при n<0,4nном или θ>90∘C.
- Задержка отключения на 2−3 минуты после остановки.
- Техническое обслуживание
- Чистка воздуховодов каждые 3−6 месяцев.
- Проверка состояния подшипников вентилятора ежегодно.
Экономический аспект
Затраты на принудительное охлаждение (15−30 тыс. руб. для двигателя 5−10 кВт) окупаются за 1−2 года благодаря:
- увеличению срока службы двигателя на 30−50%;
- снижению простоев из‑за перегрева;
- предотвращению аварийных отказов.
Для электродвигателей с тормозом, работающих на низких частотах, дополнительная вентиляция не просто желательна, а обязательна для обеспечения надёжности. Оптимальное решение — комбинированный подход:
- штатный вентилятор для номинальных режимов;
- принудительный обдув при n<0,5nном.
Проектируя систему охлаждения, учитывайте специфику нагрузки, климатические условия и требования к безотказности. В сложных случаях проводите тепловые расчёты или экспериментальные замеры температур.
