Что такое крановый электродвигатель и чем он отличается от общепромышленного?

В чем отличие кранового электродвигателя от общепромышленного.

В промышленном оборудовании, связанном с перемещением грузов, ключевую роль играет крановый электродвигатель — специализированный силовой агрегат, рассчитанный на экстремальные режимы работы. Разберёмся, в чём его суть и почему нельзя просто заменить его обычным общепромышленным двигателем. В чем отличие кранового электродвигателя.

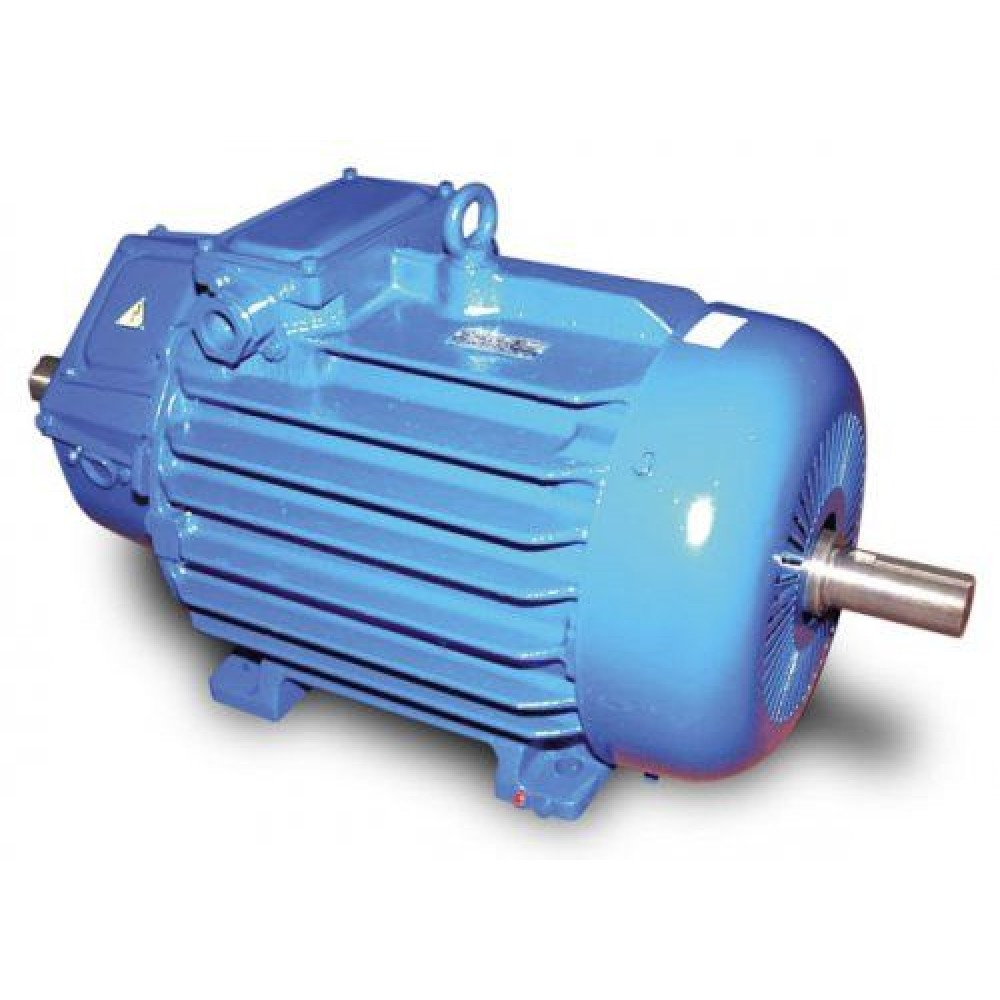

Что представляет собой крановый электродвигатель

Крановый электродвигатель — это асинхронный электродвигатель (чаще с фазным или короткозамкнутым ротором), спроектированный для приводов подъёмно‑транспортного оборудования:

• мостовых и козловых кранов;
• тельферов и талей;
• подъёмных лебедок;
• портальных кранов и др.

Главные задачи:

• плавный пуск и остановка груза;
• точное позиционирование;
• работа с переменными нагрузками;
• частые включения/выключения (до сотен циклов в час).

Ключевые особенности конструкции

Крановые двигатели имеют ряд конструктивных решений, отличающих их от общепромышленных:

1. Усиленная механическая часть
   • повышенная прочность вала и подшипниковых узлов;
   • усиленная станина, устойчивая к вибрациям и ударным нагрузкам;
   • надёжные крепёжные элементы для монтажа в наклонных и вертикальных положениях.
2. Термостойкость и перегрузочная способность
   • класс изоляции обмоток F или H (до 155–180 °C);
   • запас по пусковому току (в 2–3 раза выше номинального);
   • улучшенное охлаждение (мощные вентиляторы, рёбра охлаждения).
3. Специфические режимы работы
   Крановые двигатели рассчитаны на повторно‑кратковременный режим (S3, S4, S5 по ГОСТ), где чередуются:
   • пуск с высокой нагрузкой;
   • работа под нагрузкой;
   • паузы или холостой ход.
4. Варианты исполнения
   • с фазным ротором (для плавного пуска и регулирования скорости);
   • с короткозамкнутым ротором (проще и надёжнее);
   • со встроенным тормозом (для экстренной остановки);
   • взрывозащищённые (для опасных производств).

Чем крановый двигатель отличается от общепромышленного

Сравним ключевые параметры:

Почему нельзя заменить крановый двигатель общепромышленным

На первый взгляд, кажется, что обычный асинхронный двигатель справится с задачами крана. Однако на практике это приведёт к:

• Перегреву обмоток — из‑за частых пусков и остановок общепромышленный двигатель быстро выйдет из строя.
• Износу подшипников — ударные нагрузки и вибрации разрушат стандартные узлы за считанные месяцы.
• Отказам при перегрузках — общепромышленный двигатель не рассчитан на пуск с полным грузом.
• Снижению точности управления — отсутствие плавного регулирования скорости усложнит работу оператора.
• Риску аварий — внезапный отказ двигателя может привести к падению груза.

Как выбрать крановый двигатель: практическое руководство

Выбор кранового двигателя — ключевое решение при проектировании или модернизации подъёмно‑транспортного оборудования. От этого зависит не только эффективность работы, но и безопасность, эксплуатационные расходы и срок службы всей системы.

Основные типы крановых двигателей

На рынке представлены два основных типа двигателей для кранов:

1. Асинхронные с фазным ротором — обеспечивают плавный пуск и регулирование скорости, подходят для тяжёлых режимов работы.
2. Асинхронные с короткозамкнутым ротором — проще в обслуживании, дешевле, но имеют ограниченный диапазон регулирования скорости.

Ключевые параметры выбора

При выборе двигателя необходимо учитывать следующие технические характеристики:

1. Мощность (P, кВт)
   Определяется расчётным путём исходя из:
   • массы поднимаемого груза;
   • скорости подъёма/перемещения;
   • КПД механизма.
   Формула для расчёта мощности подъёма:P=ηF⋅v​,где:
   F — усилие подъёма (Н),
   v — скорость подъёма (м/с),
   η — КПД механизма (0,7–0,9).
2. Режим работы (класс использования)
   Согласно ISO 4301/1 или ГОСТ 25835-83, различают классы:
   • Лёгкий (Л) — редкие пуски, малые нагрузки.
   • Средний (С) — регулярная работа с переменными нагрузками.
   • Тяжёлый (Т) — интенсивная эксплуатация с максимальными нагрузками.
   • Весьма тяжёлый (ВТ) — непрерывная работа с пиковыми нагрузками.
3. Частота вращения (n, об/мин)
   Выбирается исходя из требуемой скорости перемещения и передаточного числа редуктора.
4. Напряжение питания
   Стандартные значения: 380 В, 660 В (для мощных двигателей).
5. Степень защиты (IP)
   Для крановых двигателей рекомендуется:
   • IP54 — защита от пыли и брызг;
   • IP55 — повышенная защита от воды.
6. Климатическое исполнение
   Учитывается регион эксплуатации:
   • У1, У2 — умеренный климат;
   • ХЛ1, ХЛ2 — холодный климат;
   • Т1, Т2 — тропический климат.

Дополнительные критерии выбора

1. Система охлаждения
   • естественная вентиляция (для маломощных двигателей);
   • принудительная вентиляция (оптимально для интенсивной работы).
2. Способ монтажа
   • на лапах;
   • фланцевое крепление;
   • комбинированный вариант.
3. Наличие тормоза
   Для механизмов подъёма обязателен электромагнитный тормоз с ручным растормаживанием.
4. Класс энергоэффективности
   Предпочтение следует отдавать двигателям класса IE2 или IE3 (по IEC 60034-30).
5. Уровень шума
   Для работы в закрытых помещениях — не более 80 дБ(А).

Этапы выбора двигателя

1. Сбор исходных данных:
   • грузоподъёмность крана;
   • скорость подъёма/перемещения;
   • режим работы;
   • условия эксплуатации.
2. Расчёт требуемой мощности по формулам для каждого механизма (подъём, передвижение, поворот).
3. Подбор типоразмера из каталогов производителей с учётом запаса 15–20%.
4. Проверка по пусковым характеристикам (пусковой ток, момент).
5. Согласование с редуктором по частоте вращения и монтажным размерам.
6. Учёт дополнительных требований (тормоз, датчик скорости, термозащита).

Типичные ошибки при выборе

• Недооценка режима работы — ведёт к преждевременному износу.
• Неправильный расчёт мощности — вызывает перегрев или недостаточную производительность.
• Игнорирование климатических условий — снижает надёжность.
• Экономия на степени защиты — приводит к отказам из‑за пыли/влаги.

При подборе учитывают:

1. Мощность — рассчитывается исходя из массы груза, скорости подъёма и КПД механизма.
2. Напряжение питания — 220 В, 380 В или 660 В.
3. Частота вращения — от 600 до 1500 об/мин (зависит от редуктора).
4. Степень защиты — IP54 для цехов, IP55 для улицы.
5. Климатическое исполнение — У (умеренный климат), Т (тропики), УХЛ (холодный климат).
6. Тип ротора — фазный (для плавного пуска) или короткозамкнутый (для простоты).
7. Наличие тормоза — обязательно для подъёмных механизмов.
8. Производитель — российские (Элдин, Сибэлектромотор), европейские (Siemens, ABB), китайские (WEG).

Крановый электродвигатель — это не просто «мощный мотор», а специализированный агрегат, созданный для жёстких условий подъёмно‑транспортной техники. Его отличия от общепромышленного аналога — в усиленной конструкции, термостойкости, перегрузочной способности и адаптации к частым пускам.

Замена кранового двигателя на общепромышленный — рискованная экономия, которая обернётся поломками и угрозами безопасности. Правильный выбор двигателя гарантирует надёжность, долговечность и безопасность работы кранового оборудования.
