Типы крановых электродвигателей: классификация, особенности и области применения
Крановые электродвигатели — специализированные силовые агрегаты, рассчитанные на экстремальные условия эксплуатации. В отличие от общепромышленных аналогов, они выдерживают частые пуски‑остановки, реверсы, ударные нагрузки и длительные перегрузки. Рассмотрим основные типы, их конструктивные особенности и сферы применения.
Крановые двигатели с фазным / короткозамкнутым ротором
1. Классификация по типу тока
Асинхронные трёхфазные двигатели
- Принцип работы: вращение ротора происходит за счёт электромагнитной индукции от статора; ротор всегда отстаёт от поля статора (скольжение).
- Плюсы: простота конструкции, низкая стоимость, высокая надёжность, минимальное обслуживание.
- Минусы: жёсткий пуск (высокие пусковые токи), ограниченный диапазон регулирования скорости без преобразователя.
- Применение: механизмы передвижения кранов, вспомогательные приводы.
- Типичные серии: МТН, 4МТН.
Двигатели постоянного тока
- Принцип работы: магнитное поле создаётся обмотками возбуждения, ток подаётся на якорь через щётки.
- Плюсы: плавное регулирование скорости в широком диапазоне, высокий пусковой момент, стабильная работа при перегрузках.
- Минусы: высокая стоимость, необходимость обслуживания щёточного аппарата, ограниченный срок службы коллекторно‑щёточного узла.
- Применение: мощные подъёмные механизмы, краны с точным позиционированием груза.
- Особенности: часто комплектуются тахогенераторами для обратной связи по скорости.

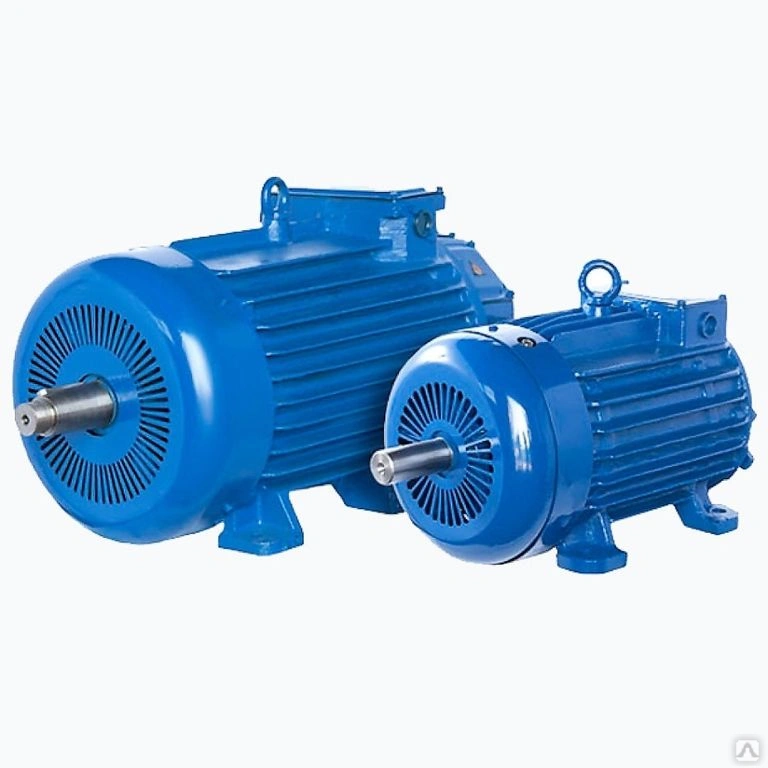

Маркировки крановых электродвигателей: МТН, МТКН, 4МТН
2. Классификация по конструкции ротора
С фазным ротором (с контактными кольцами)
- Устройство: ротор имеет обмотку, выведенную на контактные кольца; через щёточный аппарат подключается реостат или индуктивность.
- Плюсы:
- плавный пуск и торможение;
- высокий пусковой момент (до 2,5–3,0 M<sub>ном</sub>);
- возможность регулирования скорости реостатным способом.
- Минусы:
- износ щёток и колец;
- повышенные эксплуатационные затраты;
- большие габариты.
- Применение: краны тяжёлого режима (M6–M8), грейферные и магнитные краны.
- Примеры: серии МТН, МТКН.
С короткозамкнутым ротором («беличья клетка»)
- Устройство: ротор выполнен из алюминиевых или медных стержней, замкнутых торцевыми кольцами; нет внешних выводов.
- Плюсы:
- простота и надёжность;
- низкие эксплуатационные расходы;
- компактные размеры;
- совместимость с частотными преобразователями.
- Минусы:
- жёсткий пуск (пусковой ток до 6–7 I<sub>ном</sub>);
- ограниченный пусковой момент без ЧП.
- Применение: механизмы с умеренной интенсивностью (M3–M5), вспомогательные приводы, краны общего назначения.
- Примеры: модернизированные серии 4МТН с короткозамкнутым исполнением.
3. Классификация по режиму работы для:
Повторно‑кратковременного режима (S3)
- Характеристики: циклы «пуск‑работа‑остановка», длительность включения (ПВ) 15–40 %.
- Конструктивные особенности: усиленная термостойкость изоляции (класс F/H), улучшенное охлаждение.
- Применение: мостовые, козловые краны, тельферы.
Тяжёлого режима с частыми пусками (S4)
- Характеристики: до 240–600 пусков в час, высокие динамические нагрузки.
- Конструктивные особенности: повышенная перегрузочная способность, усиленные подшипники, термодатчики.
- Применение: портальные краны, металлургические краны, грейферы.
Непрерывного режима (S1)
- Характеристики: длительная работа без остановок, стабильные нагрузки.
- Конструктивные особенности: улучшенная вентиляция, пониженный нагрев.
- Применение: конвейерные системы, подъёмники непрерывного действия.
4. Классификация по климатическому исполнению
- У1, У2 (умеренный климат):
- IP44/IP54, изоляция класса F;
- применение: крытые цеха, склады.
- ХЛ1 (холодный климат):
- морозостойкие материалы, подогрев подшипников;
- применение: северные регионы, неотапливаемые помещения.
- Т2 (тропический климат):
- защита от высокой влажности и плесени, коррозионностойкие покрытия;
- применение: порты, тропические регионы.
- ОМ1 (общеклиматическое морское):
- устойчивость к солёному воздуху и брызгам;
- применение: портовые краны, судостроительные верфи.
5. Классификация по степени защиты (IP)
- IP23 — защищённое исполнение:
- вентиляция через жалюзи, защита от крупных частиц;
- требует установки в помещениях с контролируемой средой.
- IP44 — каплезащищённое:
- защита от брызг воды и пыли;
- подходит для крытых площадок.
- IP54/IP55 — пылевлагозащищённое:
- работа на открытых площадках, в пыльных цехах;
- повышенная герметичность корпуса.
- IP65/IP66 — герметичное:
- эксплуатация в агрессивных средах (металлургия, химия);
- полная защита от пыли и водяных струй.
6. Специальные типы
Взрывозащищённые двигатели (Exd, Exe)
- Особенности: герметичный корпус, искробезопасные элементы, термозащита.
- Применение: шахтные краны, нефтехимические производства.
Термостойкие двигатели (класс H, IC416)
- Особенности: изоляция до 180 °C, принудительное охлаждение.
- Применение: металлургические краны, литейные цехи.
Низковольтные двигатели (до 48 В)
- Особенности: пониженное напряжение для безопасности.
- Применение: ручные тельферы, мобильные подъёмники.
7. Современные тенденции
- Интеграция с частотными преобразователями (ЧП)
- позволяет регулировать скорость короткозамкнутых двигателей;
- снижает пусковые токи;
- повышает энергоэффективность.
- Применение устройств плавного пуска (УПП)
- смягчает стартовые нагрузки;
- продлевает срок службы трансмиссии.
- Цифровые системы мониторинга
- датчики температуры, вибрации, оборотов;
- предиктивная диагностика для предотвращения отказов.
- Энергоэффективные серии (IE2/IE3)
- снижение потерь за счёт оптимизированной геометрии магнитопровода;
- экономия электроэнергии на 10–15 %.
8. Как выбрать тип двигателя
При выборе учитывают:
- Режим работы крана (M3–M8 по ISO 4301‑1);
- Требуемый пусковой момент (для тяжёлых грузов — фазный ротор);
- Частоту пусков (свыше 120 в час — МТКН или 4МТН с ЧП);
- Климатические условия (влажность, температура, агрессивность среды);
- Требования к регулированию скорости (плавное — постоянный ток или ЧП);
- Бюджет и эксплуатационные затраты (короткозамкнутые дешевле в обслуживании).
Разнообразие типов крановых электродвигателей позволяет подобрать оптимальное решение для любых задач:
- Асинхронные с фазным ротором — для тяжёлых режимов с частыми пусками.
- Короткозамкнутые — для экономичных и надёжных приводов.
- Двигатели постоянного тока — для точного регулирования скорости.
- Специальные исполнения — для экстремальных условий (взрыв, жара, влага).
Ключевые факторы выбора — режим работы, климатика, требования к управлению и бюджет. Для сложных случаев рекомендуется консультация с производителем или проектировщиком крановой системы.
